詳解：高通QC3.0快充協議

字?jǐn)?shù)不多，濃縮的都是精華，請慢慢細看。如果不知道QC2.0是怎樣，請搜索百度或者百度經驗：高通QC2.0快充協議。里面有詳細介紹，這里我就不提了。下面內容均由本人個人編寫，編輯。

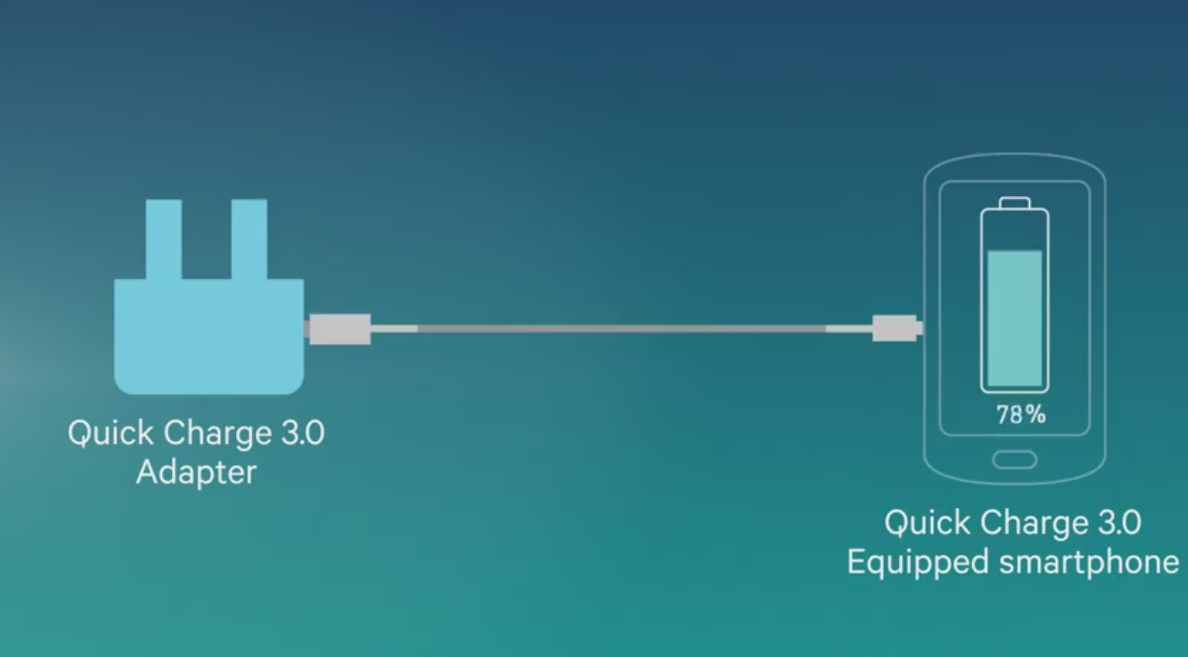

QC3.0簡單說就是QC2.0的一個優化版本而已，就是一個發熱量更低，效率更高的QC2.0。原本的QC2.0是輸出電壓：5V，直接升到9V或者12V,20V。很直接的效果。由于壓差的關系，效率會降低，發熱量提高，充電時間增加。所以才有了QC2.0的優化版本：QC3.0。

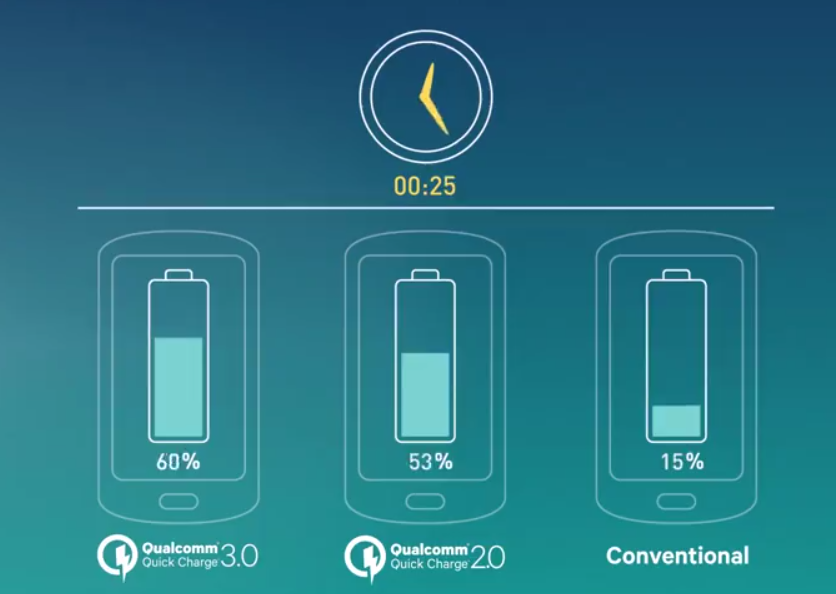

QC3.0相比QC2.0就比較含蓄點，輸出電壓在3.6V至20V之間。輸出電壓變動是階梯型：0.2V一節一節升上去或者降下來，同時兼容QC2.0直接升9V,12V,20V的性格。還是由于由于壓差的關系，QC3.0比QC2.0效率會提高，發熱量降低，充電時間減少。（按照高通的說法，QC3.0能夠比QC2.0效率提升38%，充電速度提升27%，發熱降低45%，大約35分鐘內就能將一部典型手機從零電量充電至80%。）

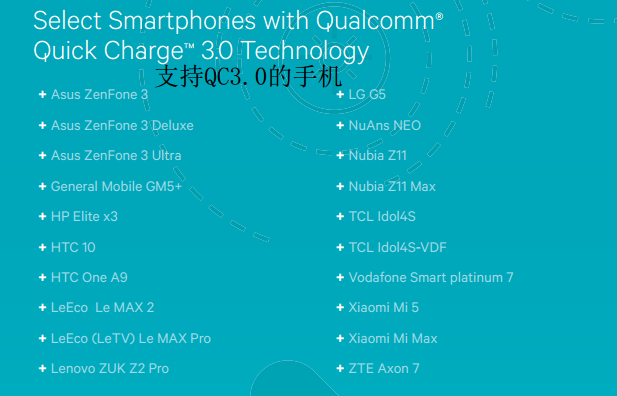

QuickCharge 2.0/3.0擁有Class A和Class B兩個標準。其中，ClassA標準的QC2.0支持5V/9V/12V三種電壓，QC3.0則支持3.6V～12V的波動電壓；Class B標準的QC2.0支持5V/9V/12V/20V四種電壓，QC3.0則支持3.6V～20V的波動電壓。由于智能手機領域用不上夸張的20V電壓，所以其周邊的充電器、移動電源的QC2.0/3.0都以Class A標準為主。現有支持QC3.0的手機，如下圖，還有小米5，等支持的手機會陸續增加。

FP6601Q是高通Quick Charge 3.0/2.0（QC3.0，QC2.0）和華為海思快充（FCP）快速充電協議控制器。可自動識別充電設備類型，調整充電器的輸出電壓，使之獲得設備允許的安全最高充電電壓，在保護充電設備的前提下節省充電時間

優點：

●完全支持快速充電QC3.0，QC 2.0,華為海思快充FCP：

●A：3.6V至12V輸出電壓。

●支持USB 充電規范BC1.2。

●支持中國通信行業標準YD/T 1591-2009

●Supports USB DCP applying 2.7V on D+ line and 2.7V on D- line.

●Supports USB DCP applying 1.2V on D+ and Dlines

●支持蘋果Apple設備

●支持三星設備

●可以直接PIN對PIN  FP6601(QC2.0快充識別IC)

●SOT23-6無鉛封裝

FP6601Q是QC3.0，QC2.0和華為海思快充（FCP）識別芯片，功能最齊全的。在本身就支持QC3.0，QC2.0和華為海思快充（FCP）的情況下。還加了USB自動識別功能：APPLE，三星，BC1.2協議。

  若手機支持快速充電協議，充電器就會以快速模式充電；若手機不支持快速充電協議，F(xiàn)P6601Q能自動識別插入的手機，自動調節D+,D-電壓，使能手機自身允許的最大充電電流，給手機充電（簡單理解就是：就是相當于原裝充電器給手機充電

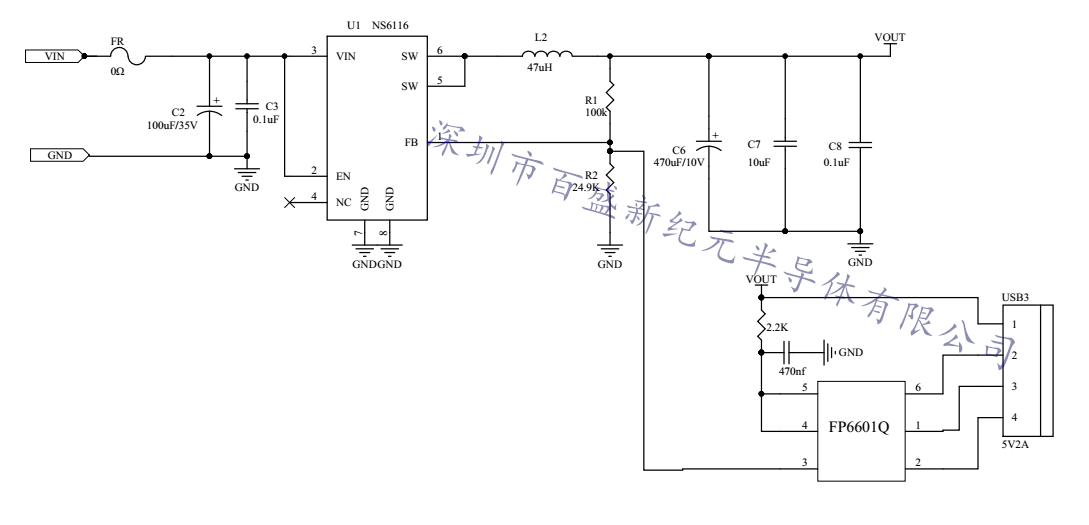

     NS6116單口QC3.0快充車充充電器原理圖，功能：支持QC3.0，QC2.0，華為FCP，三星AFC快充

現有支持QC 3.0的芯片有驍龍820、驍龍620、驍龍618、驍龍617和驍龍430。

注意！: 這是用在手機內部的芯片，就說有用這些芯片的手機，基本都可以支持QC快充（具體看手機廠商參數）。

注：QC3.0認證高通授權UL了，需要產品過QC3.0認證，可以跟專門做認證的公司咨詢。（一般EMI,CE這些認證公司都可以咨詢）

授權代理天德鈺快充識別IC：
