BC1.2充電協議，BC1.2快充是什么？跟蘋果是什么區別

本次BC1.2協議，僅僅講解的是關于手機充電或者設備充電這塊的信息。

前言：

平時大家給手機充電沒有一直在固定一個的地點，使用固定的一款充電器，在不同的充電器上給手機充電時，我們有時會感覺到：這個充電器充電速度好快，以前在哪里哪里的充電器充電速度很慢。當大眾消費者產生了這樣對比的結果出來時，大眾消費者會普遍認為：充電速度快的充電器，這個充電器的質量肯定非常好。

        幾年前我當時的想法也是一樣的：充電速度快的充電器，這個充電器的質量肯定比較好。

BC1.2協議在手機上是什么？

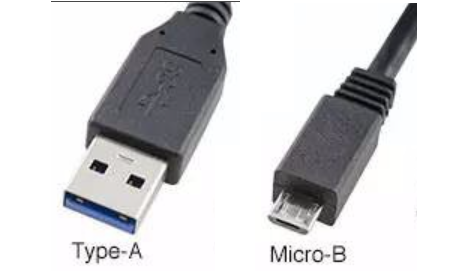

        首先，看下圖，這圖的這種數據線USB接口，和相對著的USB插口，如充電器的USB插口。，都叫USB  type A口，接口的術語叫USB TYPE A 公頭， 插口的叫USB TYPE A母座。公頭是我們常見到的數據線上面的如下圖形狀的就是，母座這個普通人不常看到，因為是用在產品上里面的，如各種充電器，電腦的USB接口。   USB Micro-B這個就不講了，就是形狀的區別而已，導致了叫成Micro-B.

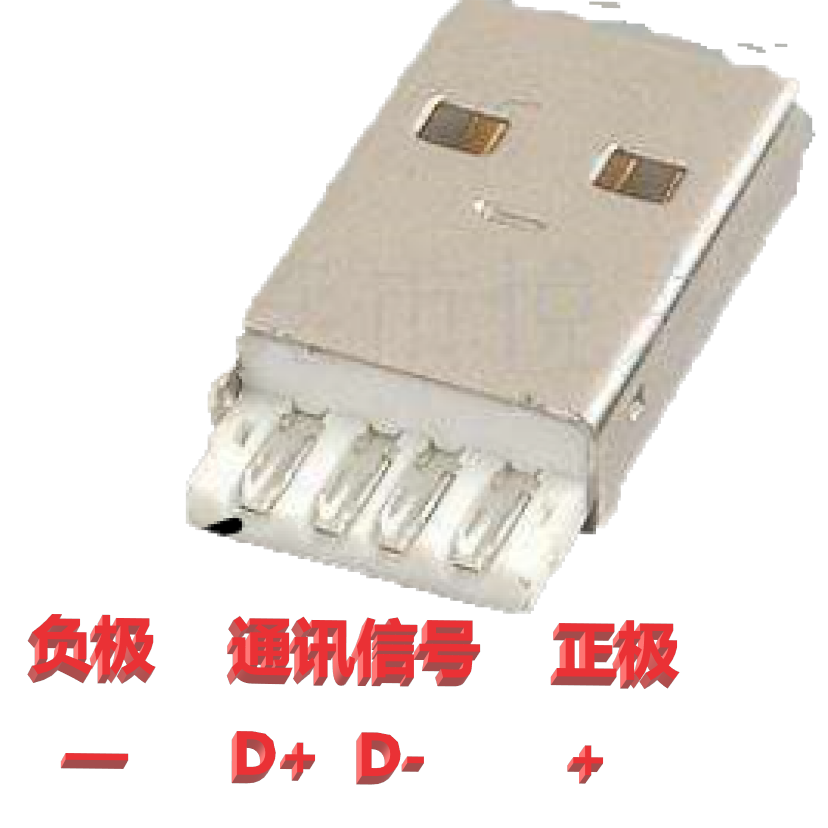

首先：通過下圖的USB type A口公頭，可以看出，USB type A有4條連接線，正負極和通訊信號D+,D-，所以我們合格的一條手機數據線里面是有4條數據線的，當然也有兩條的，就是只有正極和負極的，這樣也能充電，就是沒有充電協議，如BC1.2充電協議。

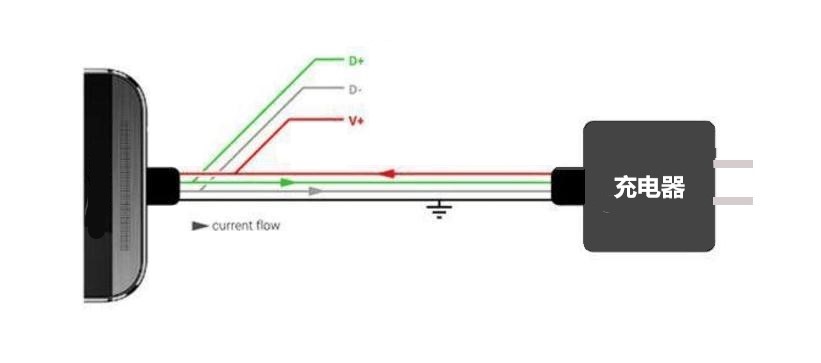

BC1.2協議是USB接口的一種充電規范，記住是充電的，手機如何判斷是不是BC1.2協議呢？就是通過D+和D-短路，也就是連接在一起，手機通過通訊發信號識別到了D+,D-的一個狀態，D+,D-連接到一起了，就進入了BC1.2充電協議。

記得幾年前蘋果，三星手機熱火朝天的時候，我拿著一部蘋果手機，然后用三星的充電器來給我的蘋果手機充電，但是充電非常慢，很慢。這是什么原因呢？是三星的充電器質量很差嗎？是我買到假的三星充電器嗎？

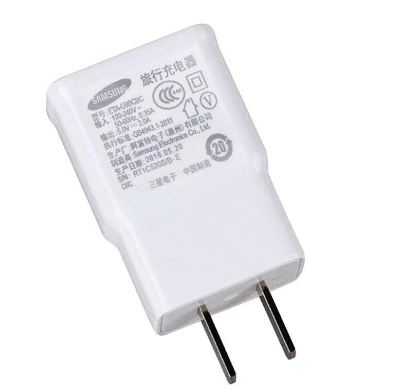

其實，如果用如下圖，即使用三星原裝的充電器（5V2A）給蘋果手機充電，也是會非常慢的。為什么呢？

還是因為充電協議的問題。BC1.2充電協議，我們都知道了，是D+,D-連接在一起。

但是蘋果，三星可能是覺得即使是BC1.2充電協議的充電電流還是低了，充電時間還是很慢，或者是世界知名公司，必須要有自己特別的，不一樣的充電協議等等原因。最終三星和蘋果有了自己專屬的一套充電協議，反正是自己的手機，搭配自己的充電器，自然也不會管蘋果手機充電速度快慢的問題了。所以才又了常說的原裝充電器最好，充電最快了

三星和蘋果的充電協議，還是通過D+,D-來通訊識別的方式，但是就不是通過D+,D-連接在一起的方式了。

是通過檢測D+,D-這兩條線的電壓值來判斷的。 而且三星，蘋果的電壓值也是完全不一樣，所以用三星充電器（5V）去給蘋果手機充電，充電電流不會大于1A（1A是BC1.2協議），一般都是0.5A，所以充電電流就慢了差不多一倍時間。

三星和蘋果的充電協議：D+,D-電壓是多少V呢？

BC1.2協議： DCP模式：最大可以輸出5V1.5A。常用規格是5V0.5A～1A。

       識別協議：D+ D-短路

APPLE模式：5W（5V1A）設備：iphone6以下的iPhone系列都是5W充電模式。

                             識別協議：D+:  2V    ,    D-：2.7V

                      10W（5V2A）設備：iPhone6及以上手機型號及其IPAD系列都支持。

                             識別協議：D+:  2.7V    ,    D-：2V

                      12W設備（5V2.4A）：僅個別IPAD平板電腦型號支持。

      識別協議：D+:  2.7V    ,    D-：2.7V

注：12W模式向下兼容10W和5W模式。10W模式向下兼容5W模式。

BC1.2協議,蘋果的1A協議，蘋果的2A協議，蘋果的2.4A協議，三星的2A協議，就有5種了，既然這么多種，消費者不是選擇起來很麻煩，做充電器的工廠是不是也麻煩了！

消費者的選擇很麻煩這個是有的，但是會慢慢越來越少，

因為從2014年的時候，就有了解決的方案，就是集成了上面5種充電協議的高集成芯片出來。只需要加一個芯片，就能解決上面的5種充電協議的識別問題，就是PL515 和PL513智能充電協議識別芯片了

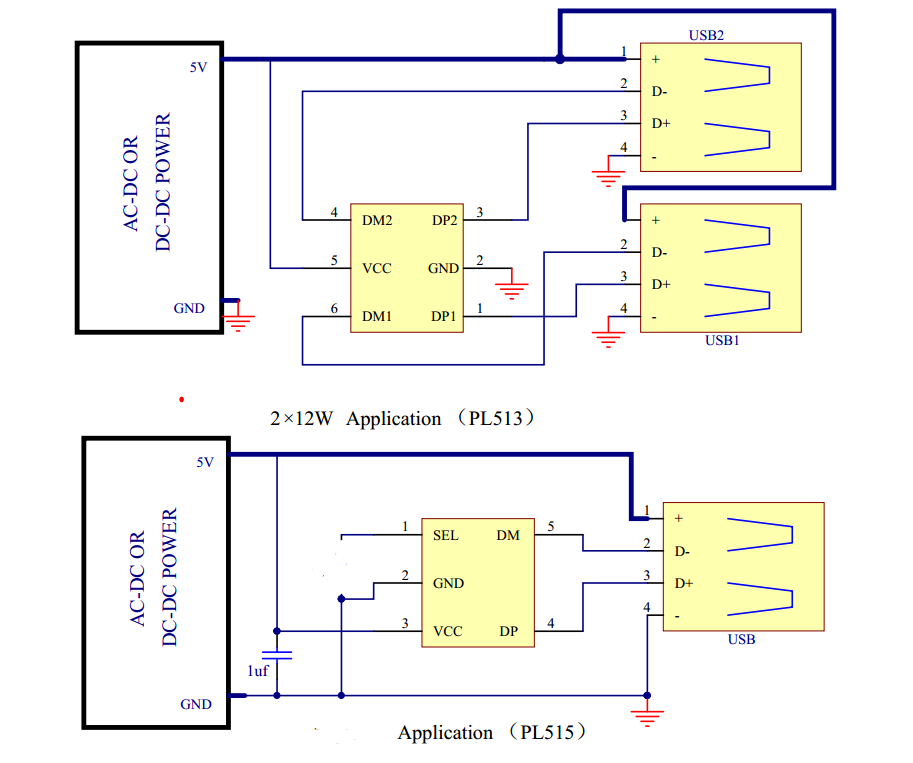

PL515是單USB口的，PL513是雙USB口的，只需要加上這個IC，PL515/PL513就能通過手機的通訊信號，來模擬分配D+,D-的電壓或者狀態（BC1.2協議,蘋果的1A協議，蘋果的2A協議，蘋果的2.4A協議，三星的2A協議），起到了像原裝充電器的充電速度和充電電流。

PL515,PL513也被叫做安卓蘋果充電協議IC，安卓蘋果充電IC等。BC1.2協議是安卓手機的標配，也是必支持的充電協議。
