單口USB智能識別IC-PL515，雙口USB充電識別IC-PL513
詳情
PL513，PL515是顆USB智能識別充電協議IC。PL513，PL515集成BC1.2，蘋果，三星充電協議，充電效果跟原裝充電器一樣。PL513，PL515能自動識別插入的手機，自動調節充電手機需要的D+,D-識別電壓，使能手機識別成原裝充電器，讓手機不用原裝充電器也可以達到原裝充電器的全速充電。

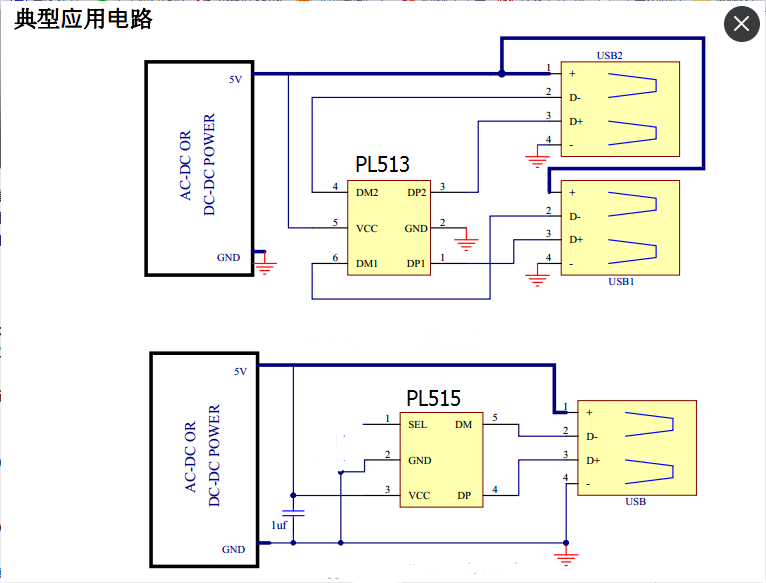

PL513/PL515 是一款 USB 專用充電端口控制器。一個自動檢測特性監控 USB 數據線路電壓，并且自動在數據線路上提供正確的電氣特 征， 實現在下列專用充電系統配置中為兼容器 件充電：
1. 分壓器 DCP，被要求分別在 D+和 D-線路上施加 2V 和 2.7V 電壓，或者分別在 D+和 D-線路上施加 2.7V 和 2V 電壓,或者分別在D+和 D-線路上施加 2.7V 和 2.7V 電壓（蘋果） ；
2. BC1.2 DCP 被要求將 D+短接至 D-；
3. 中國電信標準 YD/T 1591_2009 短接模式，被要求將 D+短接至 D-；
4. D+和 D-電壓均為 1.2V（三星） 。
為什么需要USB智能識別充電IC呢？
平時大家給手機充電沒有一直在固定一個的地點，使用固定的一款充電器，在不同的充電器上給手機充電時，我們有時會感覺到：這個充電器充電速度好快，以前在哪里哪里的充電器充電速度很慢。當大眾消費者產生了這樣對比的結果出來時，大眾消費者會普遍認為：充電速度快的充電器，這個充電器的質量肯定非常好。
在2014年前還沒銷售USB智能識別IC時，我當時的想法也是一樣的：充電速度快的充電器，這個充電器的質量肯定比較好。

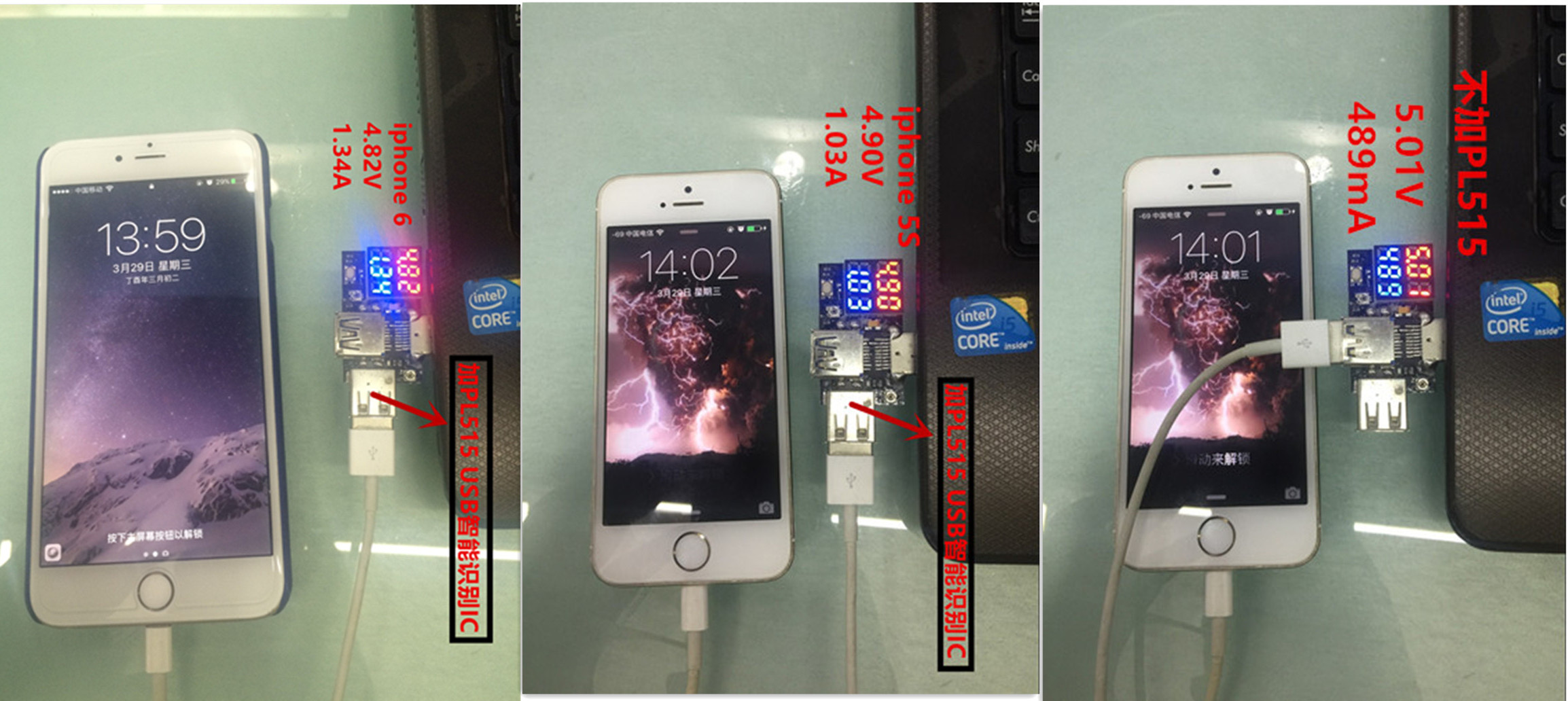

其實這種情況是正常的。那是因?yàn)楣╇娫O(shè)備（充電器）基本分為三種充電模式，三種充電模式不相兼容。在不兼容的情況下，移動設備（手機，平板）充電的電流在5V0.5A～1A之間，一般不會超過1A，充電時間大大增長。這也是蘋果/三星需要用原裝充電器的原因。例如：用5V2A的原裝三星充電器給IPAD充電，因?yàn)槿呛吞O(píng)果的充電模式是不相互兼容的，此時IPAD可以充電，但是充電電流是在5V0.5A，不超過1A。如果用IPAD的原裝充電器充電的話，充電電流最大是5V2A。通過充電功率的計算公式：P=U（電壓）×I（電流），可以得知：用IPAD原裝充電器給IPAD充電比用三星充電器給IPAD充電，充電時間相差2-4倍。
PL513，PL515是顆USB智能識別充電協議IC。PL513，PL515集成BC1.2，蘋果，三星充電協議，充電效果跟原裝充電器一樣。PL513，PL515能自動識別插入的手機，自動調節充電手機需要的D+,D-識別電壓，使能手機識別成原裝充電器，讓手機不用原裝充電器也可以達到原裝充電器的全速充電。

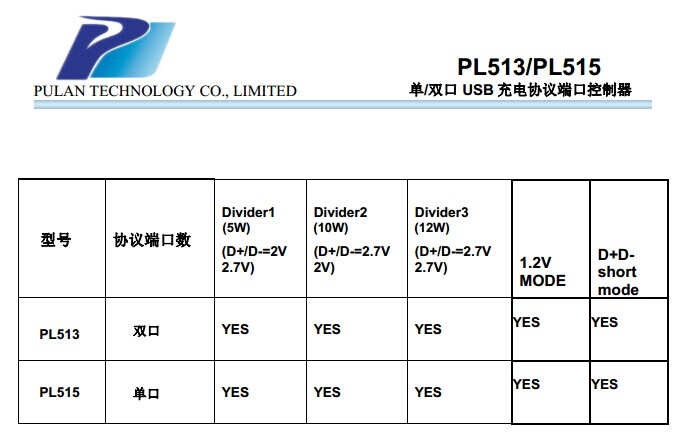

三種充電模式：
BC1.2協議： DCP模式：最大可以輸出5V1.5A。常用規格是5V0.5A～1A。
識別協議：D+ D-短路
APPLE模式：5W（5V1A）設備：iphone6以下的iPhone系列都是5W充電模式。
識別協議：D+: 2V , D-：2.7V
10W（5V2A）設備：iPhone6及以上手機型號及其IPAD系列都支持。
識別協議：D+: 2.7V , D-：2V
12W設備（5V2.4A）：僅個別IPAD平板電腦型號支持。
識別協議：D+: 2.7V , D-：2.7V
注：12W模式向下兼容10W和5W模式。10W模式向下兼容5W模式。
識別協議：D+: 1.2V , D-：1.2V

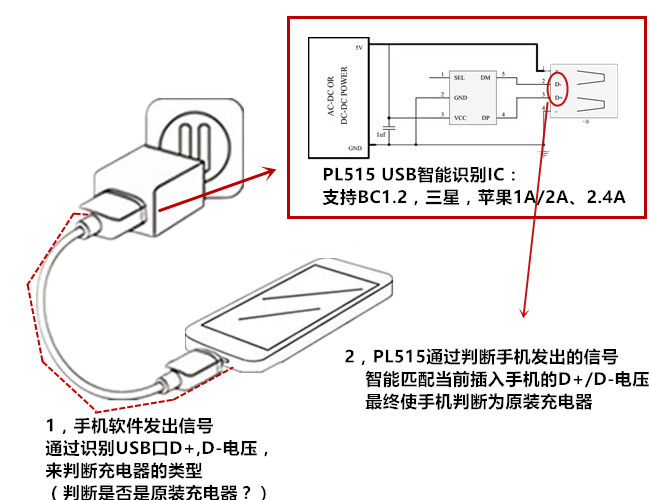

手機和平板電腦的充電電流由PMIC的控制，插入充電器后，軟件要判斷D+和D-的電壓，分析充電器的類型，PL513/PL515通過判斷手機發出的信號，可以智能模擬當前手機所需要的D+,D-電壓），從而判斷出能提供的充電電流大小，結合手機內部電池的電量狀況，最終判斷出應該以何種充電模式，需要多大的充電電流對手機內部的電池進行充電。
常識：手機充電電流是手機來控制的，而不是充電器.
