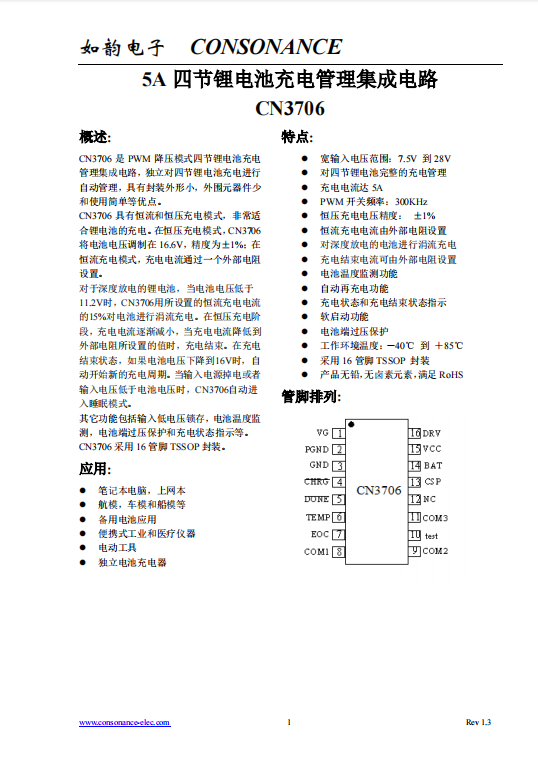

CN3706：高效PWM降壓型四節鋰電池充電管理集成電路
詳情
產品參數
主要功能：5A四節鋰電池充電管理集成電路
工作模式：開關式
電池種類：鋰電池
電池數量：4
輸出電壓范圍：0V-16.8V
輸入電壓范圍：7.5V-28V
最大充電電流：5A
工作電流：1.95mA
太陽能供電：否
熱調制：否
封裝形式：TSSOP16
開關頻率：300kHz
內置功率管：否
概述:
CN3706是PWM降壓模式四節鋰電池充電管理集成電路，獨立對四節鋰電池充電進行自動管理，具有封裝外形小，外圍元器件少和使用簡單等優點。
CN3706具有恒流和恒壓充電模式，非常適合鋰電池的充電。在恒壓充電模式，CN3706將電池電壓調制在16.6V，精度為±1%；在恒流充電模式，充電電流通過一個外部電阻設置。
對于深度放電的鋰電池，當電池電壓低于11.2V時，CN3706用所設置的恒流充電電流的15%對電池進行涓流充電。在恒壓充電階段，充電電流逐漸減小，當充電電流降低到外部電阻所設置的值時，充電結束。在充電結束狀態，如果電池電壓下降到16V時，自動開始新的充電周期。當輸入電源掉電或者輸入電壓低于電池電壓時，CN3706自動進入睡眠模式。
其它功能包括輸入低電壓鎖存，電池溫度監測，電池端過壓保護和充電狀態指示等。
CN3706采用16管腳TSSOP封裝。
應用:
l 筆記本電腦，上網本
l 航模，車模和船模等
l 備用電池應用
l 便攜式工業和醫療儀器
l 電動工具
l 獨立電池充電器
特點:
l 寬輸入電壓范圍：7.5V 到28V
l 對四節鋰電池完整的充電管理
l 充電電流達5A
l PWM開關頻率：300KHz
l 恒壓充電電壓精度： ±1%
l 恒流充電電流由外部電阻設置
l 對深度放電的電池進行涓流充電
l 充電結束電流可由外部電阻設置
l 電池溫度監測功能
l 自動再充電功能
l 充電狀態和充電結束狀態指示
l 軟啟動功能
l 電池端過壓保護
l 工作環境溫度：－40℃ 到 ＋85℃
l 采用16管腳TSSOP 封裝
l 產品無鉛，無鹵素元素，滿足RoHS
