CN3722：太陽能供電PWM降壓充電管理IC，支持MPPT及多類型電池充電
詳情
產品參數
主要功能：5A多類型電池充電管理集成電路
工作模式：開關式
電池種類：鋰電池，磷酸鐵鋰電池
電池數量：多節
輸出電壓范圍：0V-27V
輸入電壓范圍：7.5V-28V
最大充電電流：5A
工作電流：1.7mA
太陽能供電：是
熱調制：否
封裝形式：TSSOP16
開關頻率：300kHz
內置功率管：否

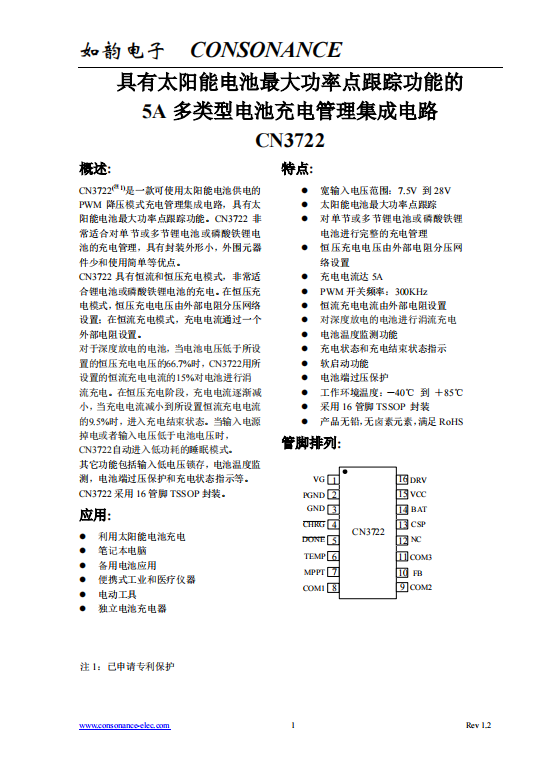

概述:
CN3722(注1)是一款可使用太陽能電池供電的PWM降壓模式充電管理集成電路，具有太陽能電池最大功率點跟蹤功能。CN3722非常適合對單節或多節鋰電池或磷酸鐵鋰電池的充電管理，具有封裝外形小，外圍元器件少和使用簡單等優點。
CN3722具有恒流和恒壓充電模式，非常適合鋰電池或磷酸鐵鋰電池的充電。在恒壓充電模式，恒壓充電電壓由外部電阻分壓網絡設置；在恒流充電模式，充電電流通過一個外部電阻設置。
對于深度放電的電池，當電池電壓低于所設置的恒壓充電電壓的66.7%時，CN3722用所設置的恒流充電電流的15%對電池進行涓流充電。在恒壓充電階段，充電電流逐漸減小，當充電電流減小到所設置恒流充電電流的9.5%時，進入充電結束狀態。當輸入電源掉電或者輸入電壓低于電池電壓時，CN3722自動進入低功耗的睡眠模式。
其它功能包括輸入低電壓鎖存，電池溫度監測，電池端過壓保護和充電狀態指示等。
CN3722采用16管腳TSSOP封裝。
應用:
l 利用太陽能電池充電
l 筆記本電腦
l 備用電池應用
l 便攜式工業和醫療儀器
l 電動工具
l 獨立電池充電器
特點:
l 寬輸入電壓范圍：7.5V 到28V
l 太陽能電池最大功率點跟蹤
l 對單節或多節鋰電池或磷酸鐵鋰電池進行完整的充電管理
l 恒壓充電電壓由外部電阻分壓網絡設置
l 充電電流達5A
l PWM開關頻率：300KHz
l 恒流充電電流由外部電阻設置
l 對深度放電的電池進行涓流充電
l 電池溫度監測功能
l 充電狀態和充電結束狀態指示
l 軟啟動功能
l 電池端過壓保護
l 工作環境溫度：－40℃ 到 ＋85℃
l 采用16管腳TSSOP 封裝
l 產品無鉛，無鹵素元素，滿足RoHS
