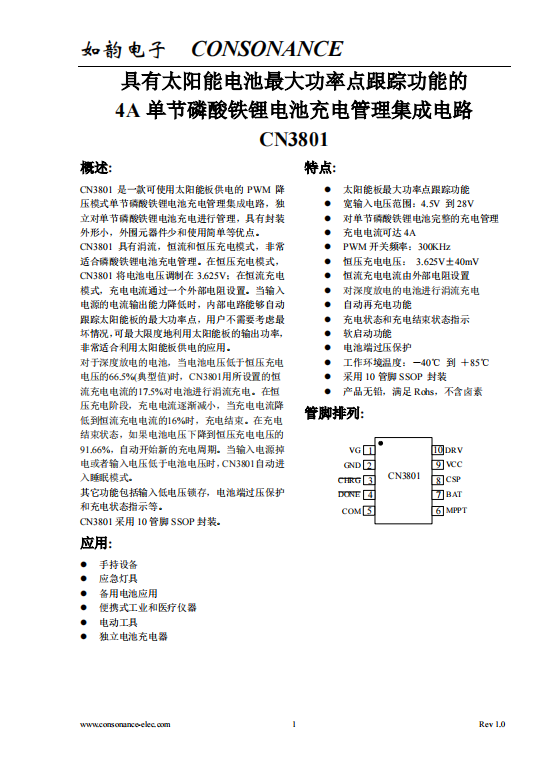

CN3801：太陽能供電PWM降壓單節磷酸鐵鋰電池充電管理集成電路

產品參數

主要功能：具有太陽能電池最大功率點跟蹤功能的 4A單節磷酸鐵鋰電池充電管理集成電路

工作模式：開關式

電池種類：磷酸鐵鋰電池

電池?cái)?shù)量：1

輸出電壓范圍：0V-3.6V

輸入電壓范圍：4.5V-30V

最大充電電流：4A

工作電流：1mA

太陽能供電：是

熱調制：否

封裝形式：SSOP10

開關頻率：300kHz

內置功率管：否

概述:

CN3801是一款可使用太陽能板供電的PWM降壓模式單節磷酸鐵鋰電池充電管理集成電路，獨立對單節磷酸鐵鋰電池充電進行管理，具有封裝外形小，外圍元器件少和使用簡單等優點。

CN3801具有涓流，恒流和恒壓充電模式，非常適合磷酸鐵鋰電池充電管理。在恒壓充電模式，CN3801將電池電壓調制在3.625V；在恒流充電模式，充電電流通過一個外部電阻設置。當輸入電源的電流輸出能力降低時，內部電路能夠自動跟蹤太陽能板的最大功率點，用戶不需要考慮最壞情況，可最大限度地利用太陽能板的輸出功率，非常適合利用太陽能板供電的應用。

對于深度放電的電池，當電池電壓低于恒壓充電電壓的66.5%(典型值)時，CN3801用所設置的恒流充電電流的17.5%對電池進行涓流充電。在恒壓充電階段，充電電流逐漸減小，當充電電流降低到恒流充電電流的16%時，充電結束。在充電結束狀態，如果電池電壓下降到恒壓充電電壓的91.66%，自動開始新的充電周期。當輸入電源掉電或者輸入電壓低于電池電壓時，CN3801自動進入睡眠模式。

其它功能包括輸入低電壓鎖存，電池端過壓保護和充電狀態指示等。

CN3801采用10管腳SSOP封裝。

應用:

l  手持設備

l  應急燈具

l  備用電池應用

l  便攜式工業和醫療儀器

l  電動工具

l  獨立電池充電器

特點:

l  太陽能板最大功率點跟蹤功能

l  寬輸入電壓范圍：4.5V 到28V

l  對單節磷酸鐵鋰電池完整的充電管理

l  充電電流可達4A

l  PWM開關頻率：300KHz

l  恒壓充電電壓： 3.625V±40mV

l  恒流充電電流由外部電阻設置

l  對深度放電的電池進行涓流充電

l  自動再充電功能

l  充電狀態和充電結束狀態指示

l  軟啟動功能

l  電池端過壓保護

l  工作環境溫度：－40℃ 到 ＋85℃

l  采用10管腳SSOP 封裝

l  產品無鉛，滿足Rohs，不含鹵素
