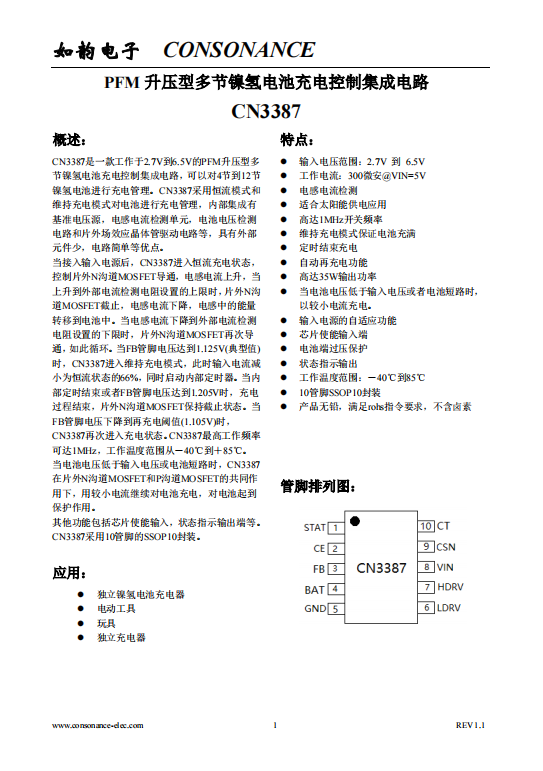

CN3387：多節鎳氫電池高效充電控制，PFM升壓型集成充電管理芯片
詳情
產品參數
主要功能：PFM升壓型多節鎳氫電池充電控制集成電路
工作模式：開關式
電池種類：鎳氫電池
電池數量：1-11
輸出電壓范圍：0-18V
輸入電壓范圍：2.7V-6.5V
工作電流：300uA
太陽能供電：是
熱調制：否
封裝形式：SSOP10
最大輸出功率：35W
內置功率管：否
概述：
CN3387是一款工作于2.7V到6.5V的PFM升壓型多節鎳氫電池充電控制集成電路，可以對4節到12節鎳氫電池進行充電管理。 CN3387采用恒流模式和維持充電模式對電池進行充電管理，內部集成有基準電壓源，電感電流檢測單元，電池電壓檢測電路和片外場效應晶體管驅動電路等，具有外部元件少，電路簡單等優點。
當接入輸入電源后，CN3387進入恒流充電狀態，控制片外N溝道MOSFET導通，電感電流上升，當上升到外部電流檢測電阻設置的上限時，片外N溝道MOSFET截止，電感電流下降，電感中的能量轉移到電池中。當電感電流下降到外部電流檢測電阻設置的下限時，片外N溝道MOSFET再次導通，如此循環。當FB管腳電壓達到1.125V(典型值)時，CN3387進入維持充電模式，此時輸入電流減小為恒流狀態的66%，同時啟動內部定時器。當內部定時結束或者FB管腳電壓達到1.205V時，充電過程結束，片外N溝道MOSFET保持截止狀態。當FB管腳電壓下降到再充電閾值(1.105V)時，CN3387再次進入充電狀態。CN3387最高工作頻率可達1MHz，工作溫度范圍從－40℃到＋85℃。
當電池電壓低于輸入電壓或電池短路時，CN3387在片外N溝道MOSFET和P溝道MOSFET的共同作用下，用較小電流繼續對電池充電，對電池起到保護作用。
其他功能包括芯片使能輸入，狀態指示輸出端等。
CN3387采用10管腳的SSOP10封裝。
應用：
l 獨立鎳氫電池充電器
l 電動工具
l 玩具
l 獨立充電器
特點：
l 輸入電壓范圍：2.7V 到 6.5V
l 工作電流：300微安@VIN=5V
l 電感電流檢測
l 適合太陽能供電應用
l 高達1MHz開關頻率
l 維持充電模式保證電池充滿
l 定時結束充電
l 自動再充電功能
l 高達35W輸出功率
l 當電池電壓低于輸入電壓或者電池短路時，以較小電流充電。
l 輸入電源的自適應功能
l 芯片使能輸入端
l 電池端過壓保護
l 狀態指示輸出
l 工作溫度范圍：－40℃到85℃
l 10管腳SSOP10封裝
l 產品無鉛，滿足rohs指令要求，不含鹵素
