CN5815：4.5V至32V固定頻率PWM控制器，高效升壓LED驅動解決方案
詳情
產品參數
主要功能：寬輸入電流模式升壓高亮度LED驅動集成電路
工作模式：開關式
輸入電壓范圍：4.5V-32V
工作電流：850uA
熱調制：否
封裝形式：SSOP10
開關頻率：330kHz
調光方式：PWM
芯片使能：是
內置功率管：否

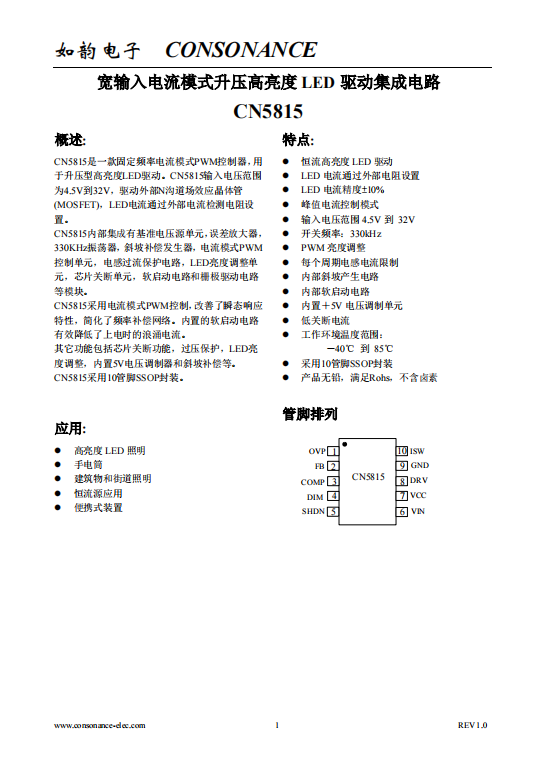

概述:
CN5815是一款固定頻率電流模式PWM控制器，用于升壓型高亮度LED驅動。CN5815輸入電壓范圍為4.5V到32V，驅動外部N溝道場效應晶體管(MOSFET)，LED電流通過外部電流檢測電阻設置。
CN5815內部集成有基準電壓源單元，誤差放大器，330KHz振蕩器，斜坡補償發生器，電流模式PWM控制單元，電感過流保護電路，LED亮度調整單元，芯片關斷單元，軟啟動電路和柵極驅動電路等模塊。
CN5815采用電流模式PWM控制，改善了瞬態響應特性，簡化了頻率補償網絡。內置的軟啟動電路有效降低了上電時的浪涌電流。
其它功能包括芯片關斷功能，過壓保護，LED亮度調整，內置5V電壓調制器和斜坡補償等。
CN5815采用10管腳SSOP封裝。
應用:
l 高亮度LED照明
l 手電筒
l 建筑物和街道照明
l 恒流源應用
l 便攜式裝置
特點:
l 恒流高亮度LED驅動
l LED電流通過外部電阻設置
l LED電流精度±10%
l 峰值電流控制模式
l 輸入電壓范圍4.5V到 32V
l 開關頻率：330kHz
l PWM亮度調整
l 每個周期電感電流限制
l 內部斜坡產生電路
l 內部軟啟動電路
l 內置＋5V電壓調制單元
l 低關斷電流
l 工作環境溫度范圍：
－40℃ 到 85℃
l 采用10管腳SSOP封裝
l 產品無鉛，滿足Rohs，不含鹵素
