EG8060：一體化數模結合芯片，電流模式中心對齊PWM調制，專用于逆變發電機產品

芯片描述

EG8060是一款采用電流模式、中心對齊PWM調制方式和內置兩路600V半橋高壓MOS驅動器、油門控制模塊和面板控制模塊等一體的數模結合芯片,專用于逆變發電機產品。

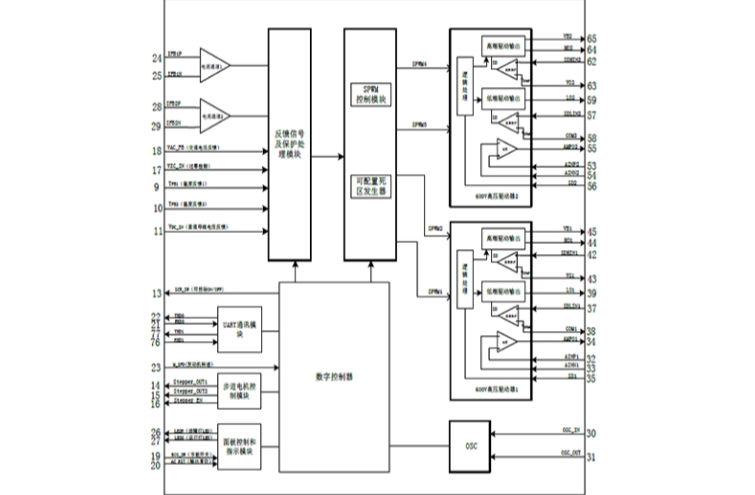

該芯片采用CMOS工藝，內部的主要模塊為SPWM正弦發生器、死區時間控制電路、多路反饋及保護處理電路、UART串口通訊模塊、步進電機控制模塊和發電機面板控制及指示電路等功能。

該芯片采用LQFP80封裝，只需少量的外圍器件，即可實現空載波形失真率小于1.5%、滿載波形失真率小于3%和高精度輸出電壓的特性，能滿足逆變發電機行業的波形要求。

集成了兩路600V半橋高壓MOS驅動器，驅動器的輸出電流能力為+/-2A，內置四路獨立的逐周PWM關斷保護，可有效防止在極端情況下過高的峰值電流而損壞MOS的情況。另外提供了兩路SD，分別為SD1，和SD2，SD1是驅動器1HO1和LO1的逐周關斷引腳，SD2是驅動器2HO2和LO2的逐周關斷引腳，結合MCU和SD功能可實現逆變器的短路保護功能。

EG8060內置了完善的各項保護功能，提供了直流母線過壓和欠壓保護、交流輸出欠壓保護、過載報警提示、過載保護指示、過流保護指示、過溫保護指示及短路保護指示等。

EG8060內置了UART串口通訊功能,用戶通過串口可設配置參數，及復位功能等,也可以通過串口讀出逆變器運行的狀態及相關數據。

芯片特點

• • 采用電流模式、中心對齊PWM調制方式，能帶感性和容性負載

  • SPWM載波頻率20KHz，適合大功率MOS管和IGBT管的應用

  • 集成了兩路600V半橋高壓MOS管驅動器，驅動能力為±2A

  • 集成四路獨立的MOS管峰值電流保護電路及內置四路200mV基準源的比較器供用戶設定保護值

  • 集成了四路高速運放及一路高速比較器，兩路運放用于交流電流放大器，一路運放用于交流輸出電壓反饋，一路運放用于短路保護和一路比較器用于限流保護

  • 輸出電壓和輸出電流是每個PWM周期實時處理，能實現精確跟蹤

  • 集成發動機油門控制，轉速隨負載的增加而自動增加

  • 支持多機并機功能

  • 逆變器保護功能：直流母線電壓過壓和欠壓保護；交流輸出欠壓保護；輸出過載保護；輸出過流保護；PCB過溫保護和IGBT過溫保護；輸出短路保護

  • 串口通訊可設置參數：50Hz純正弦波固定頻率；60Hz純正弦波固定頻率；交流輸出電壓；死區時間；溫度保護值；額定功率保護值；額定電流保護值；ECO節能模式；故障復位；

  • 串口通訊可讀參數：發動機轉速；交流輸出電壓；交流輸出頻率；交流輸出功率；交流輸出電流；直流母線電壓；故障代碼；

應用領域

• 數碼發電機

• 變頻發電機

• 儲能電源
