EG8026：雙向逆變器控制芯片，集成600V半橋高壓MOS驅動與四路逐周PWM保護

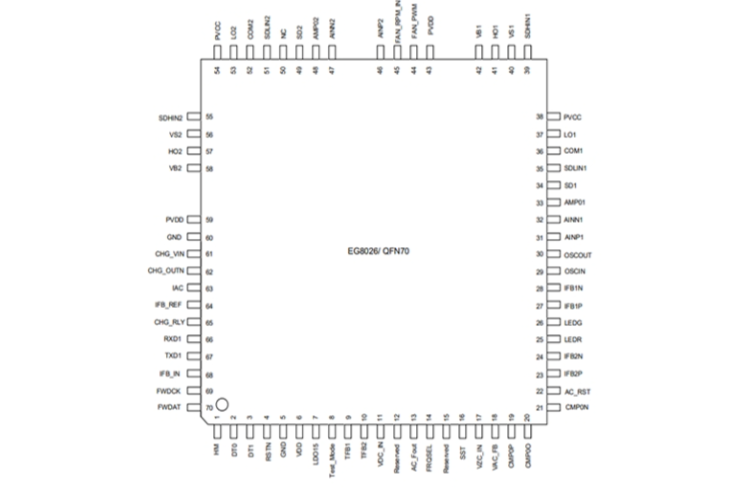

芯片描述

EG8026芯片是一款專用于雙向逆變器（同一套電路可作逆變器功能，又可作電池充電器功能）中的DC/AC逆變和PFC升壓的控制芯片，集成了兩路600V半橋高壓MOS驅動器，驅動器的輸出電流能力為+/-2A，內置四路獨立的逐周PWM關斷保護，可有效防止在極端情況下過高的峰值電流而損壞MOS的情況，另外提供了兩路SD，分別為SD1，和SD2，SD1是驅動器1 HO1和LO1的逐周關斷引腳，SD2是驅動器2 HO2和LO2的逐周關斷引腳，結合外部比較器和SD功能可實現過流或短路保護等功能。

EG8026主要的功能由兩部分組成，第一部分為DC/AC逆變控制，主要實現將高壓的直流電壓轉換為純正弦波交流輸出；第二部分為PFC升壓控制，主要實現將市電交流電轉換為高壓直流電壓，供電池充電所需的電壓。

EG8026 作DC/AC逆變控制時，內部的主要模塊為SPWM正弦發生器、死區時間控制電路、多路反饋及保護處理電路、UART串口通訊模塊等功能，并提供了完善的各項保護功能，直流母線過壓和欠壓保護、交流輸出欠壓保護、過載報警提示、過載保護指示、過流保護指示、過溫保護指示及短路保護指示等。

EG8026作PFC升壓控制時，內部的主要模塊為數字差分交流輸入電壓反饋電路、直流輸出電壓反饋、差分電流反饋、數字乘法器、數字電壓環和電流環運算器等功能，提供各項保護功能如交流輸入電壓欠壓保護，輸出過載及過流保護，輸出高壓過壓保護等。

芯片特點

• • 集成了DC/AC逆變器和PFC升壓兩大功能

  • 支持UPS功能

  • 作逆變器DC/AC時的功能：

  • 采用電流模式、中心對齊PWM調制方式，能帶感性和容性負載

  • SPWM載波頻率20KHz，適合大功率MOS管和IGBT管的應用

  • 集成了兩路600V半橋高壓MOS管驅動器，驅動能力為±2A

  • 集成四路獨立的MOS管峰值電流保護電路及內置四路200mV基準源的比較器供用戶設定保護值

  • 集成了四路高速運放及一路高速比較器，兩路運放用于交流電流放大器，一路運放用于交流輸出電壓反饋，一路運放用于短路保護和一路比較器用于限流保護

  • 輸出電壓和輸出電流是每個PWM周期實時處理，能實現精確跟蹤

  • 引腳可配置功能

  • 逆變器保護功能

  • 串口通訊可讀參數


  • 作PFC升壓時的功能

  • 采用傳統型Boost無橋PFC結構，平均電流控制算法

  • SPWM載波頻率20KHz，適合大功率MOS管和IGBT管的應用

  • 升壓輸出電壓由恒功率大小進行自動調節，正常電壓為400V，可調電壓范圍為330V到450V

  • 外部可設的硬件輸出過壓保護

  • 交流輸入電壓欠壓保護

  • 輸出過載和過流保護

  • 支持UART串口通訊，實現跟前級DC/DC EG1615芯片進行通訊，讀取充電電壓和電流等信息

  • PF值可達0.98以上

應用領域

• 雙向正弦波逆變器

• 單相純正弦波逆變器

• 不間斷電源UPS系統

• 光伏發電逆變器

• 風力發電逆變器

• 鋰電發電機

• 儲能電源
