EG1615：雙向逆變器與電池充電管理控制芯片，集成600V半橋高壓MOS驅動與多重保護
詳情

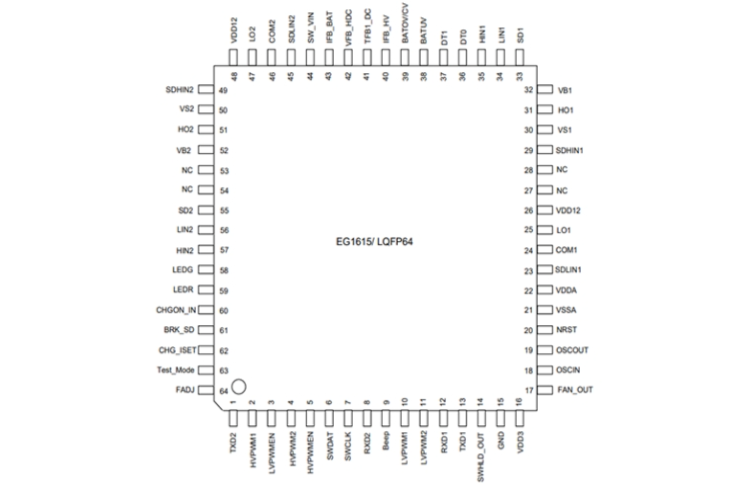

芯片描述
EG1615芯片是一款專用于雙向逆變器（同一套電路可作逆變器功能，又可作電池充電器功能）中的DC To DC逆變升壓和電池充電管理的控制芯片，集成了兩路600V半橋高壓MOS驅動器，驅動器的輸出電流能力為+/-2A，內置四路獨立的逐周PWM關斷保護，可有效防止在極端情況下過高的峰值電流而損壞MOS的情況，另外提供了兩路SD，分別為SD1，和SD2，SD1是驅動器1 HO1和LO1的逐周關斷引腳，SD2是驅動器2 HO2和LO2的逐周關斷引腳，結合外部比較器和SD功能可實現過流或短路保護等功能。
EG1615主要的功能由兩部分組成，第一部分為逆變升壓控制，主要實現將電池的低壓直流電壓轉換為高壓直流電壓，供后級DC/AC逆變所需的高壓；第二部分為充電器降壓控制，主要實現將市電經PFC升壓后的高壓直流電壓轉換為低壓直流電壓，供電池充電所需的恒壓恒流充電。
EG1615采用了LC諧振型雙有源橋（DAB）拓?fù)浣Y(jié)構，能實現能量雙向控制，結合PWM工作頻率和LC諧振參數的匹配，可實現開關管的軟開關控制，易于應用于高開關頻率、高效率等場合。
EG1615作逆變升壓時，低壓側H橋的占空比為50%，高壓側H橋用MOS內部的體二極管做整流輸出，電壓反饋采用了淺閉環穩壓模式（即空載最高電壓限制，帶載開環），有效防止空載時電壓過高而導致燒器件等現象，諧振參數由外部的LC進行調整，芯片可支持的PWM的工作頻率為40K-150KHz，高壓側串入的電流互感器可用于輸出短路保護。
EG1615作充電降壓時，高壓側H橋的占空比為50%，低壓側H橋用MOS內部二極管做整流輸出及MOS管自動跟蹤同步整流功能，充電的恒壓（CV）、恒流（CC）需EG8026中的PFC調壓功能進行配合，高壓側串入的電流互感器可用于輸出短路保護。
采用LC諧振型雙有源橋（DAB）拓?fù)浣Y(jié)構，能實現軟開關、高效率等特性 專用于雙向逆變器中的DC TO DC部分，能實現逆變升壓及充電管理等控制 集成了兩路600V半橋高壓MOS管驅動器，驅動能力為±2A，每路驅動器自帶2路獨立的MOS管峰值電流保護電路及內置200mV基準源的比較器供用戶設定過流保護值 作逆變升壓時的功能 支持外部可調節的PWM頻率,范圍為40KHz-150KHz，用于LC諧振時的調整需要 支持PWM軟啟動功能，軟啟動時間為500mS 50%占空比輸出，支持死區時間可調分別為500nS，700nS，1uS，1.5uS 輸出電壓反饋采用欠閉環控制方式 高壓母線電壓過壓保護 電池端過流保護和變壓器高壓端過流保護 電池端過壓保護 電池端欠壓保護 過溫保護 智能風扇控制 作電池充電器時的功能 固定50%占空比輸出，易于實現諧振軟開關控制 自動同步整流功能，易于實現大電流充電，提高充電器效率 配合EG8026中的PFC調壓功能，可實現充電部分的恒流（CC）和恒壓（CV）等特性 電池端過流保護和變壓器高壓端過流保護 支持充飽自動停充功能 死區時間可調分別為500nS，700nS，1uS，1.5uS 過溫保護 智能風扇控制 支持UART串口通訊，波特率為9600 根據客戶的應用場合，屹晶微電子公司提供修改相應的功能或參數 工作電源：+3.3V和+12V 封裝形式：LQFP64 雙向正弦波逆變器 移動儲能電源 光伏逆變器 不間斷電源UPS 電池能量墻芯片特點
應用領域
