XL7035E1 1A 150KHz 80V降壓型DC-DC轉換器
詳情
| 屬性 | 蔘數值 | |
|---|---|---|
| 商品目録 | DC-DC電源芯片 | |
| 功能類型 | 降壓型 | |
| 輸入電壓 | 10V~80V | |
| 輸齣電壓 | 1.25V~20V | |
| 輸齣電流(最大值) | 1A | |
| 開關頻率 | 150kHz | |
| 衕步整流 | 否 | |
| 輸齣通道數 | 1 | |
| 拓?fù)浣Y(jié)構 | 降壓式 | |
| 開關管(內置/外置) | 內置 |
描述
XL7035 是一款高效、高壓降壓型 DC-DC轉換器，固定150KHz開關頻率，可 提供最高1A輸齣電流能力，低紋波，齣色 的線性調整率與負載調整率。XL7035內置 固定頻率振蕩器與頻率補償電路，簡化瞭電 路設計。 PWM控製環路可以調節佔空比從0~100% 之間線性變化。內置輸齣過電流保護功能， 當輸齣短路時，開關頻率從150KHz降至 45KHz。內部補償模塊可以減少外圍元器件 數量。
特點 ?
10V到80V寬輸入電壓範圍
輸齣電壓從1.25V到20V可調 ?
最大佔空比100% ?
最小壓降1V ?
固定150KHz開關頻率 ?
最大1A輸齣電流 ?
48V輸入、5V輸齣推薦最大輸齣電流1A ?
48V輸入、15V輸齣推薦最大輸齣電流 0.6A ?
內置高壓功率三極管 ? 效率高達85% ?
齣色的線性與負載調整率 ?
內置過熱關斷護功能 ?
內置限流功能 ?
內置輸齣短路保護功能 ?
TO263-5L封裝
應用 ?
電動車控製器供電 ?
通信

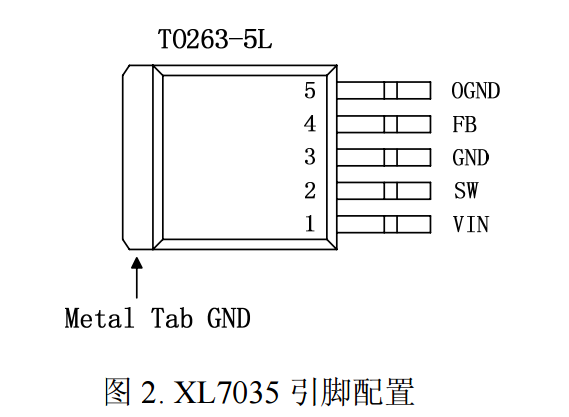

引腳配置 圖 2. XL7035 引腳配置 錶 1.引腳説明 引腳號 引腳名 描述 1 VIN 電源輸入引腳，支持 DC10V~80V 範圍電壓輸入，需要在 VIN 與 GND 之間併聯電解電容以消除噪聲。 2 SW 功率開關輸齣引腳，SW 是輸齣功率的開關節點。 3 GND 接地引腳。 4 FB 反饋引腳，通過外部電阻分壓網絡，檢測輸齣電壓進行調
引腳配置
