PD3.0,PD2.0快充方案，PD快充協議ic芯片-FP6606系列
- 2018-10-10 10:00:00
- 百盛電子 原創
- 46676
產品信息：
(A+C雙口) QFN20 SSOP20 FP6606CM 多口 QFN16 QFN24QC3.0快充協議IC
封裝
輸出電壓檔
支持協議
注
FP6601Q
SOT23-6
3.6V～12V /
5V, 9V, 12V
QC3.0, QC2.0 ， FCP ， AFC ，
BC1.2,Apple 2.4A， Apple 2A
FP6600Q
SOP8
3.6V～120 /
5V, 9V, 12V,20V
QC3.0, QC2.0 ， FCP ， AFC ，
BC1.2,Apple 2.4A， Apple 2A
FP6601AM
多口快充
SSOP10
SSOP16
3.6V～12V /
5V, 9V, 12V
QC3.0, QC2.0 ， FCP ， AFC ，
BC1.2,Apple 2.4A， Apple 2A
PD快充協議芯片
封裝
輸出電壓檔
支持協議
注
3.6V～12V /
5V, 9V, 12V,15V
PD3.0,PD2.0, QC3.0， QC2.0， FCP，AFC， BC1.2,Apple 2.4A/2A
FP6606C
SOP8
3.6V～12V /
5V, 9V, 12V
PD3.0,PD2.0, QC3.0， QC2.0， FCP，AFC， BC1.2,Apple 2.4A/2A
SSOP16
3.6V～12V /
5V, 9V, 12V，15V
PD3.0,PD2.0, QC3.0， QC2.0， FCP，AFC， BC1.2,Apple 2.4A/2A
FP6606
3.3V～20V
PD3.0等全兼容（外掛MCU）
①DC-DC：雙口獨立18W快充（PD+QC）車載充電器方案
1. 概述：
輸入電壓：8V-30V
USB C輸出：5V3A，9V2A，12V1.5A（18W）
協議芯片：FP6606C 天德鈺（PD3.0協議+FP6601Q二合一芯片）
USB A輸出：5V3A，9V2A，12V1.5A（18W）
協議芯片：FP6601Q
電路保護： 過壓保護，短路保護，過溫保護，線補償功能。

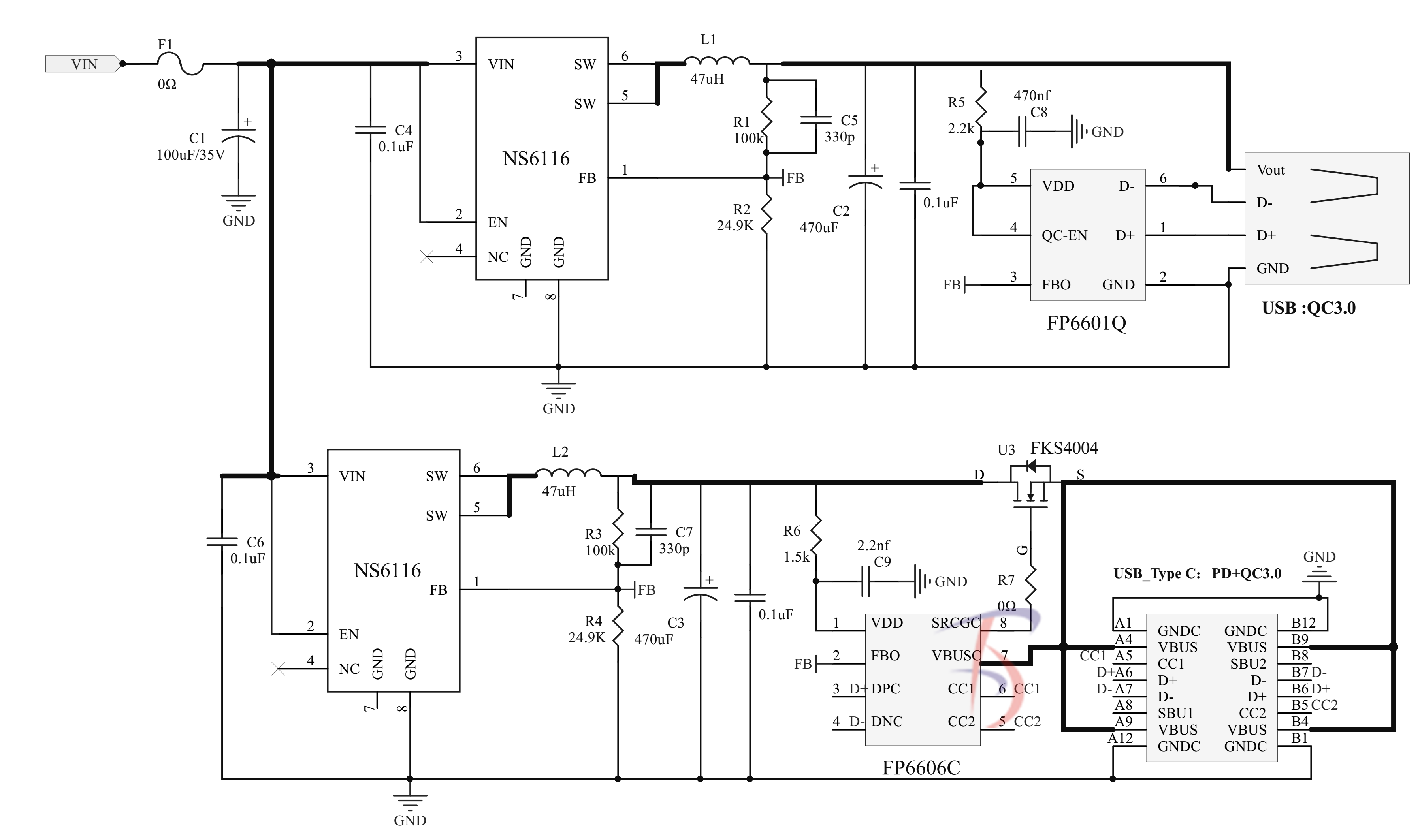

2. 原理圖：

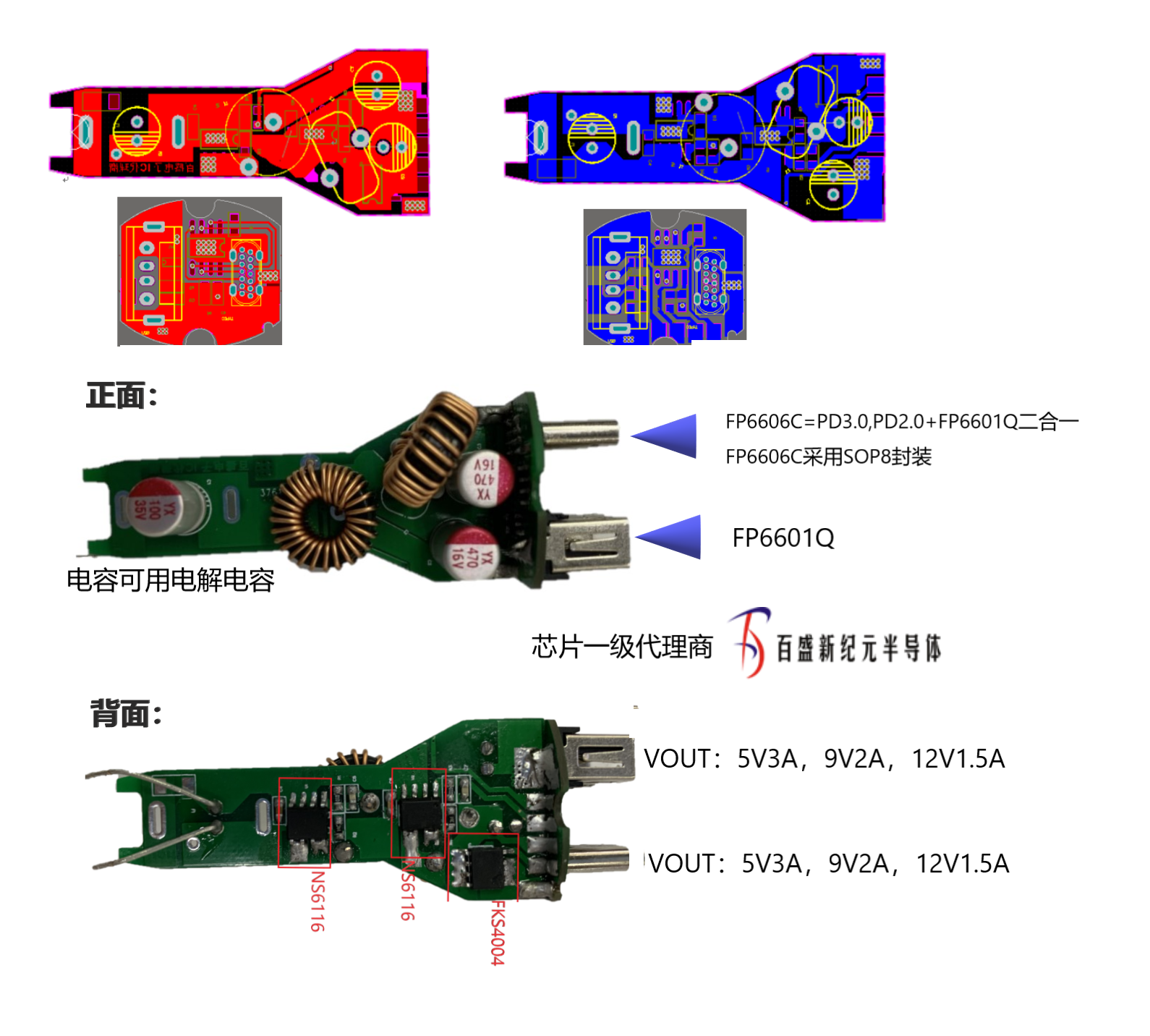

3.電路板：

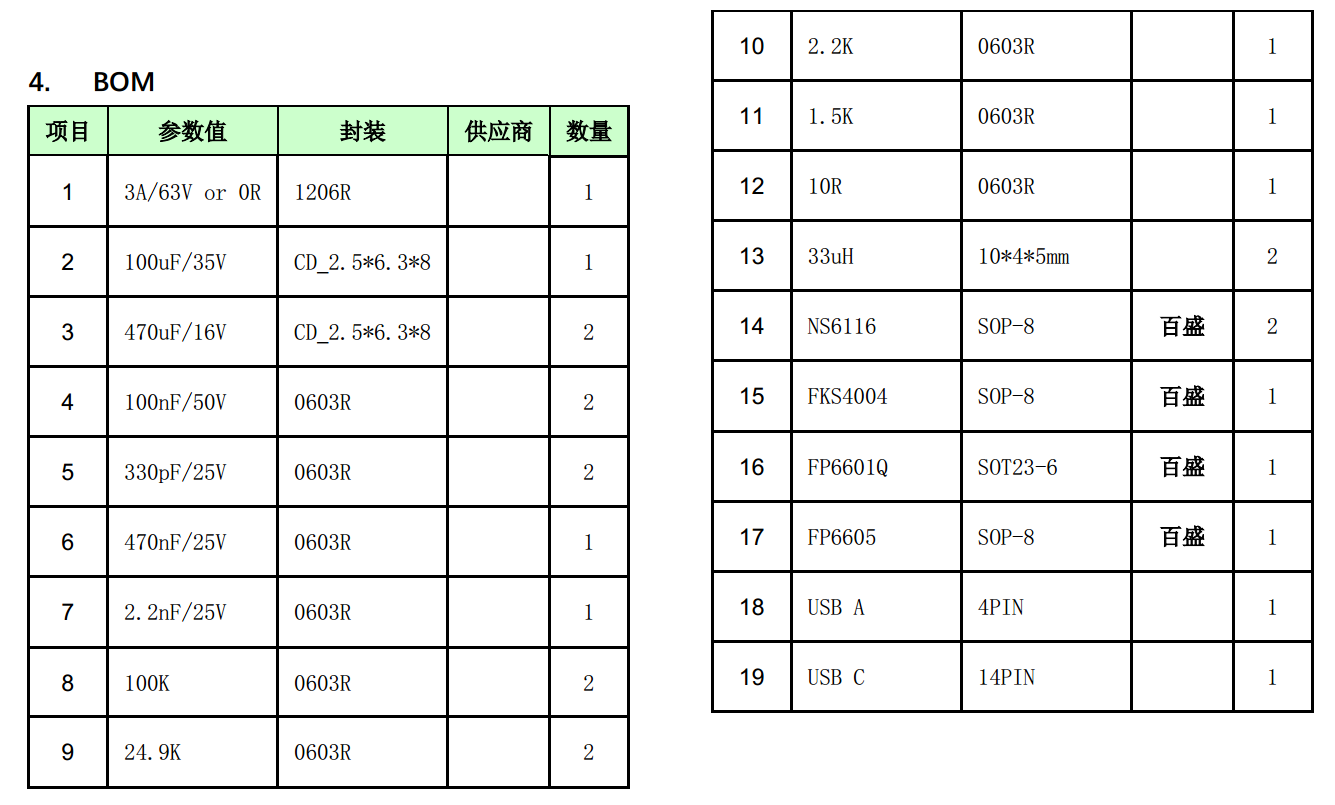

4，BOM表：
5，效率測量：
USB C口數據：（負載儀CC模式）
- 5V
| 輸入電壓 | 輸入電流 | 輸出電壓 | 輸出電流 | 效率 | |
| 12.00V | 1.11A | 5.14V | 2.4A | 92.6% | |
| 12.00V | 1.43A | 5.27V | 3.0A | 92.13% | |
| 24.00V | 0.74A | 5.28V | 3.0A | 89.19% |
- 9V
| 輸入電壓 | 輸入電流 | 輸出電壓 | 輸出電流 | 效率 | |
| 12.00V | 1.60A | 9.25V | 2.0A | 96.35% | |
| 24.00V | 0.81A | 9.18V | 2.0A | 94.4% |
- 12V
| 輸入電壓 | 輸入電流 | 輸出電壓 | 輸出電流 | 效率 | |
| 12.00V | 1.53A | 11.85V | 1.5A | 96.8% | |
| 24.00V | 0.8A | 12.02V | 1.5A | 93.90% |
- 5V
| 輸入電壓 | 輸入電流 | 輸出電壓 | 輸出電流 | 效率 | |
| 12.00V | 1.1A | 5.12V | 2.4A | 93.90% | |
| 12.00V | 1.43A | 5.28V | 3.0A | 92.3% | |
| 24.00V | 0.74A | 5.27V | 3.0A | 89.2% |
- 9V
| 輸入電壓 | 輸入電流 | 輸出電壓 | 輸出電流 | 效率 | |
| 12.00V | 1.61A | 9.25V | 2.0A | 95.75% | |
| 24.00V | 0.82A | 9.19V | 2.0A | 93.39% |
- 12V
②AC-DC：單口18W PD快充旅充充電器方案
1.交流輸入
| AC input voltage range |
90Vac ~ 264Vac |
| AC input voltage rating |
100Vac ~ 240Vac |
| Output Voltage |
5V , 9V , 12V |
| Output Current |
3A , 2A , 1.5A |
| Output Power |
18W |
協議芯片：FP6606C 天德鈺（PD3.0/2.0協議+FP6601Q二合一芯片）

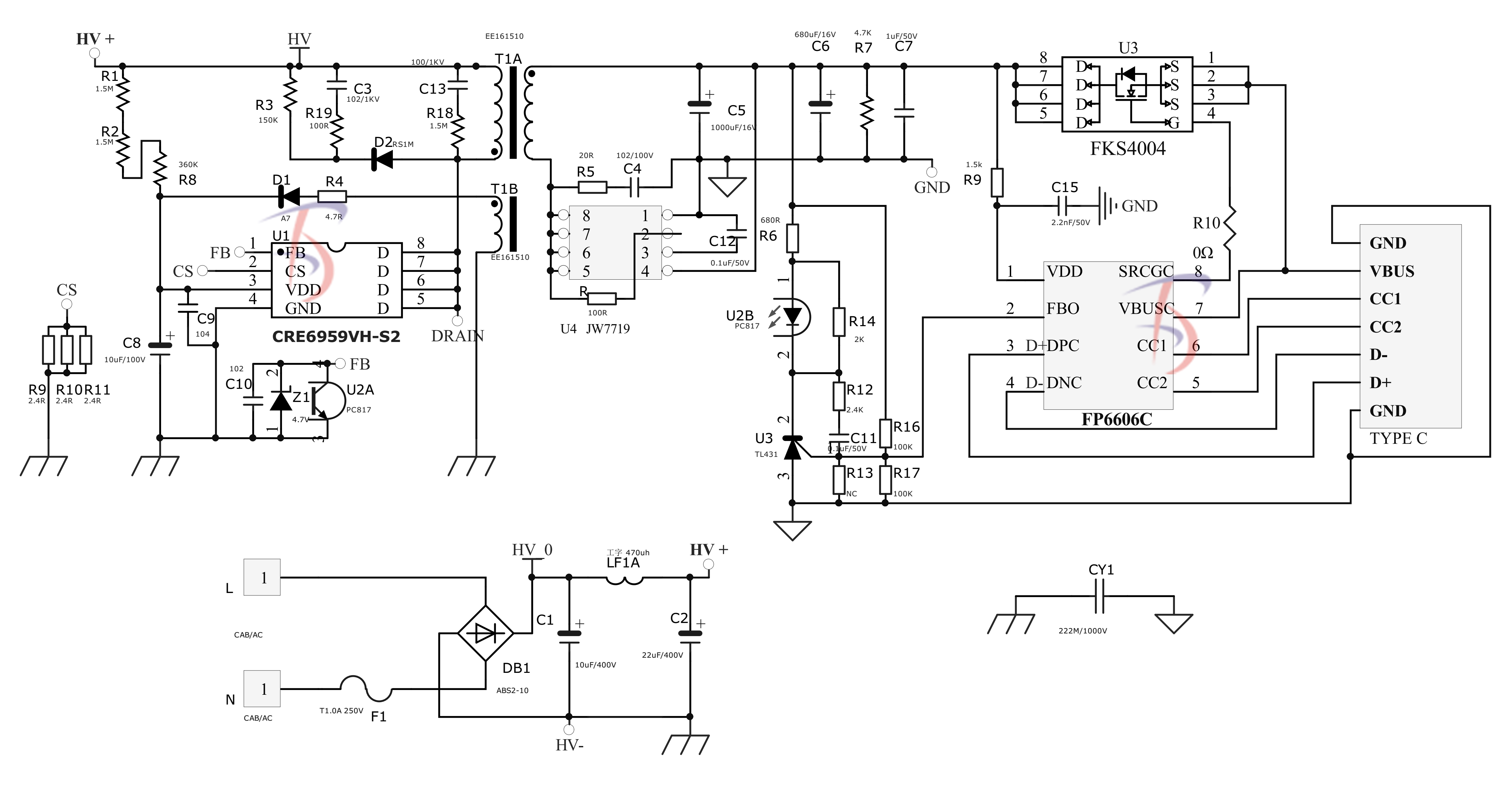

4.原理圖：

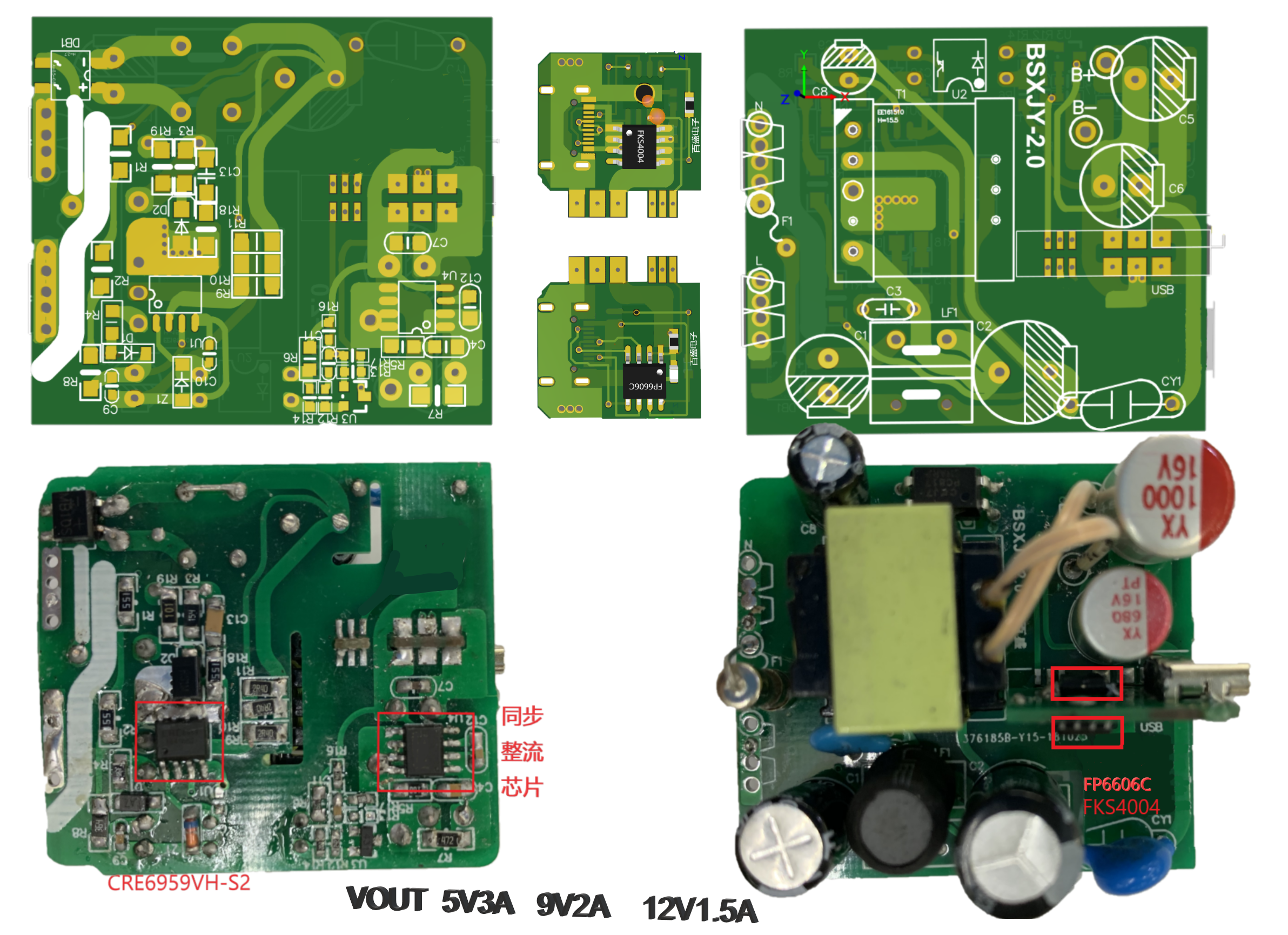

5.電路板：
對象：iphone 8plus / iphone X / iPhone XR / iphone XS 。
測試結果： 均進入PD快充模式（如視頻）
