旅充充電器，車充18W PD快充方案資料，天德鈺FP6605
- 2018-11-04 11:30:00
- 百盛電子 原創
- 14335

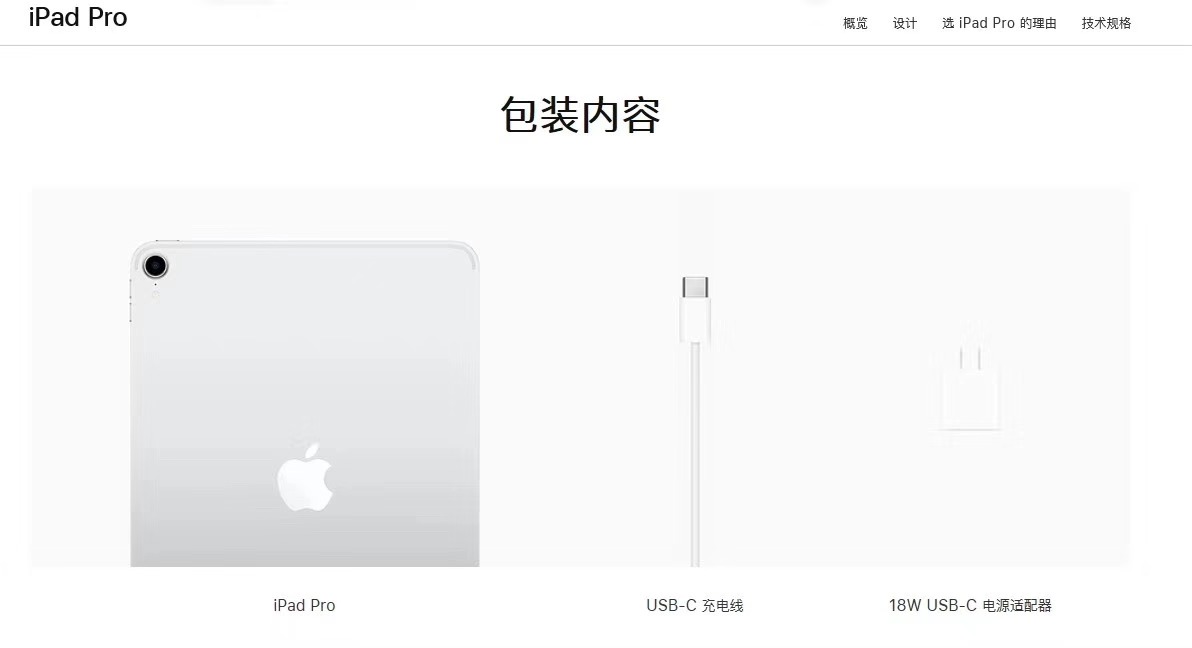

2018年10月30號10點整，蘋果發布了幾款新品，其中IPAD的接口改頭換面了，采用了USB type C接口。同時配件方面，也是第一次標配了18W USB PD充電器和USB type C數據線。
我們公司針對大家對于18W PD快充適配器，18W PD快充車載充電器的強烈需求，特別像大家推薦下面DC-DC 和AC-DC兩款方案資料和PD手機測試數據（視頻）供大家參考。
我們公司代理：FP6601Q,FP6605，CRE6959VH-S2，FKS4004，NS6116芯片，需要采購和樣品歡迎聯系我們。
①DC-DC：雙口獨立18W快充（PD+QC）車載充電器方案
輸入電壓：8V-30V
USB C輸出：5V3A，9V2A，12V1.5A（18W）
協議芯片：FP6605 天德鈺（PD2.0協議+FP6601Q二合一芯片）
USB A輸出：5V3A，9V2A，12V1.5A（18W）
協議芯片：FP6601Q
電路保護： 過壓保護，短路保護，過溫保護，線補償功能。

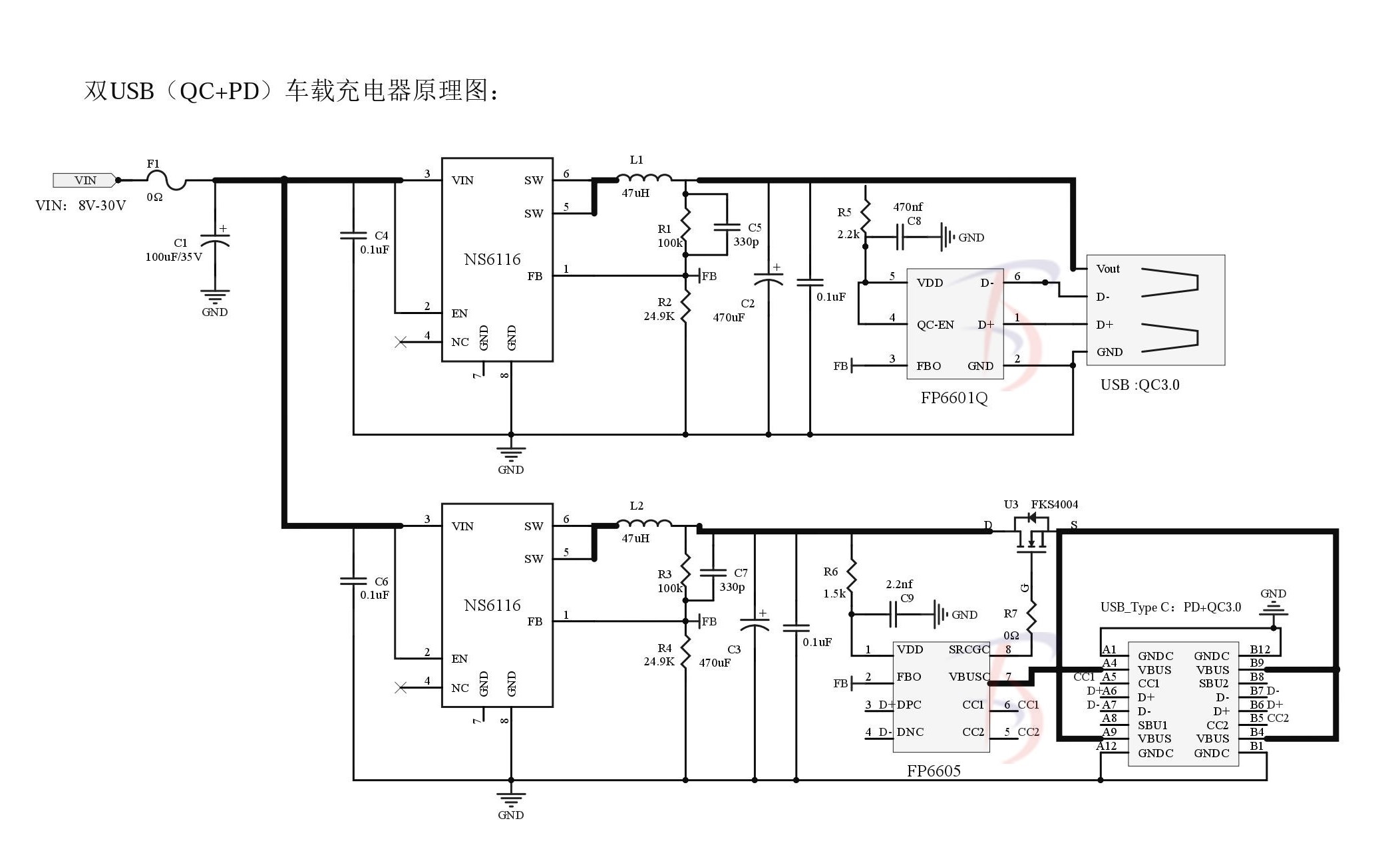

2. 原理圖：

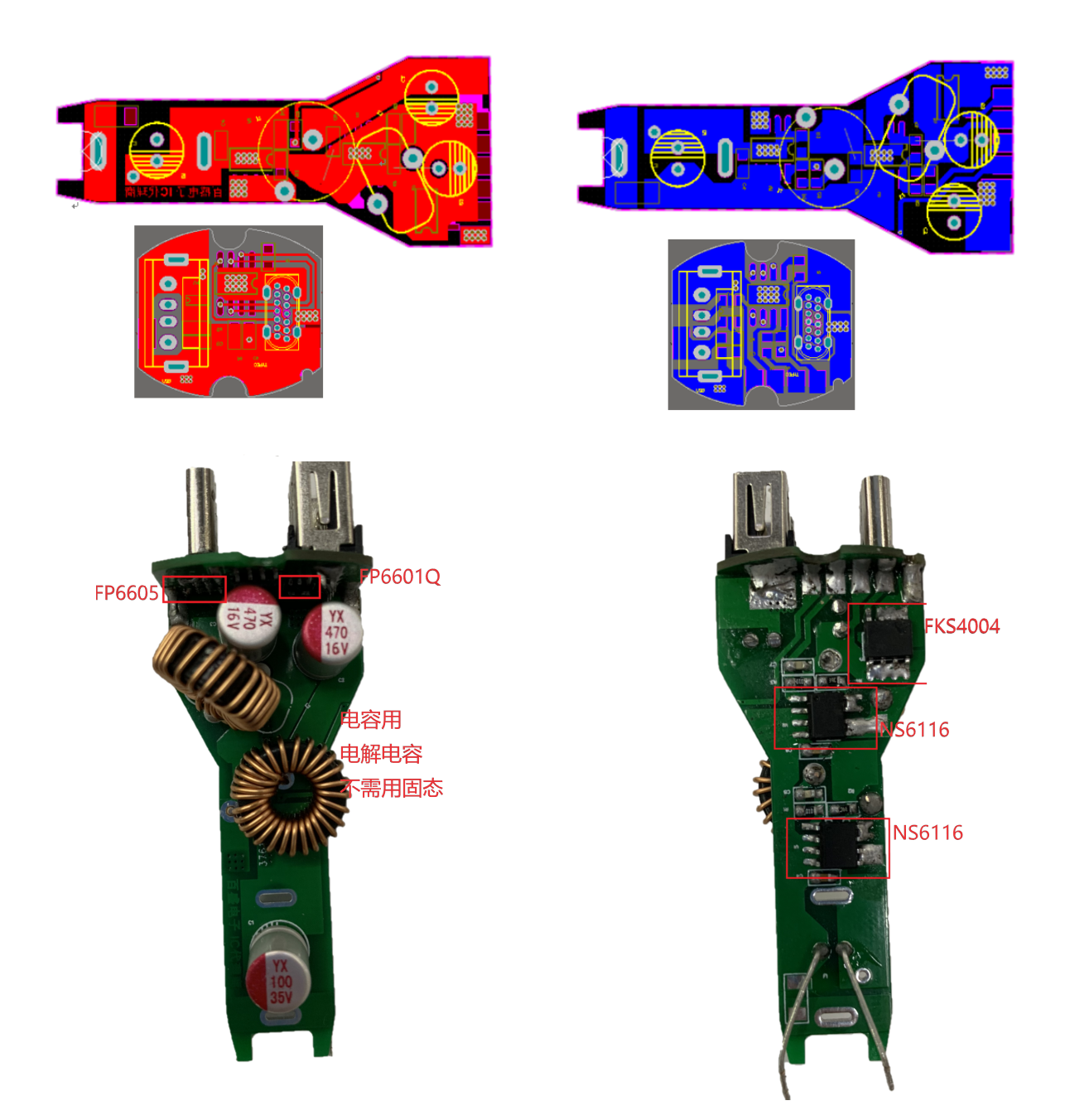

3.電路板
4，BOM表：
| 參數值 |
封裝 |
供應商 |
用量 | |
| 3A/63V or 0R |
1206R |
1 |
||
| 100uF/35V電解 |
CD_2.5*6.3*8 |
1 | ||
| 470uF/16V電解 |
CD_2.5*6.3*8 |
2 | ||
| 100nF/50V |
0603 | 2 | ||
| 330pF/25V |
0603 | 2 | ||
| 470nF/25V |
0603 | 1 | ||
| 2.2nF/25V |
0603 | 1 | ||
| 100K 1% |
0603 | 2 | ||
| 24.9K 1% |
0603 | 2 | ||
| 2.2K |
0603 | 1 | ||
| 1.5K |
0603 | 1 | ||
| 0603 0Ω | 0603 | 1 | ||
| 33uH |
10*4*5mm |
2 | ||
| NS6116 |
SOP8 | 百盛 | 2 | |
| FKS4004 |
SOP8 | 百盛 | 1 | |
| FP6601Q |
SOT23-6 | 百盛 | 1 | |
| FP6605 |
SOP8 | 百盛 | 1 | |
| USB A |
4 PIN | 1 | ||
| USB C |
14 PIN | 1 |
5，效率測量：
USB C口數據：（負載儀CC模式）
- 5V
| 輸入電壓 | 輸入電流 | 輸出電壓 | 輸出電流 | 效率 | |
| 12.00V | 1.11A | 5.14V | 2.4A | 92.6% | |
| 12.00V | 1.43A | 5.27V | 3.0A | 92.13% | |
| 24.00V | 0.74A | 5.28V | 3.0A | 89.19% |
- 9V
| 輸入電壓 | 輸入電流 | 輸出電壓 | 輸出電流 | 效率 | |
| 12.00V | 1.60A | 9.25V | 2.0A | 96.35% | |
| 24.00V | 0.81A | 9.18V | 2.0A | 94.4% |
- 12V
| 輸入電壓 | 輸入電流 | 輸出電壓 | 輸出電流 | 效率 | |
| 12.00V | 1.53A | 11.85V | 1.5A | 96.8% | |
| 24.00V | 0.8A | 12.02V | 1.5A | 93.90% |
- 5V
| 輸入電壓 | 輸入電流 | 輸出電壓 | 輸出電流 | 效率 | |
| 12.00V | 1.1A | 5.12V | 2.4A | 93.90% | |
| 12.00V | 1.43A | 5.28V | 3.0A | 92.3% | |
| 24.00V | 0.74A | 5.27V | 3.0A | 89.2% |
- 9V
| 輸入電壓 | 輸入電流 | 輸出電壓 | 輸出電流 | 效率 | |
| 12.00V | 1.61A | 9.25V | 2.0A | 95.75% | |
| 24.00V | 0.82A | 9.19V | 2.0A | 93.39% |
- 12V
| 輸入電壓 | 輸入電流 | 輸出電壓 | 輸出電流 | 效率 | |
| 12.00V | 1.53A | 11.84V | 1.5A | 96.73% | |
| 24.00V | 0.81A | 12.23V | 1.5A | 94.36% |
②AC-DC：單口18W PD快充旅充充電器方案
1.交流輸入
| AC input voltage range |
90Vac ~ 264Vac |
| AC input voltage rating |
100Vac ~ 240Vac |
| Output Voltage |
5V , 9V , 12V |
| Output Current |
3A , 2A , 1.5A |
| Output Power |
18W |
協議芯片：FP6605 天德鈺（PD2.0協議+FP6601Q二合一芯片）

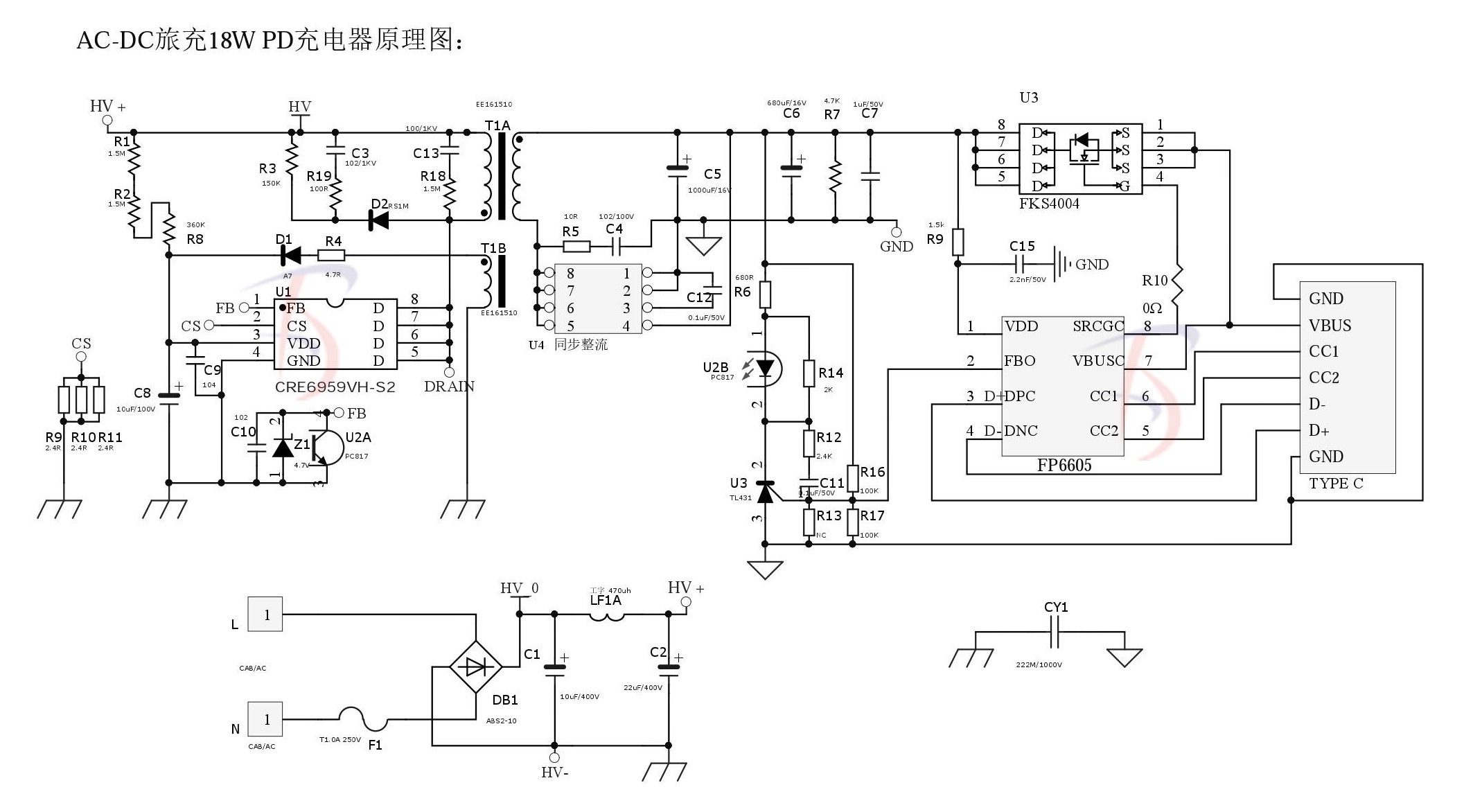

4.原理圖：

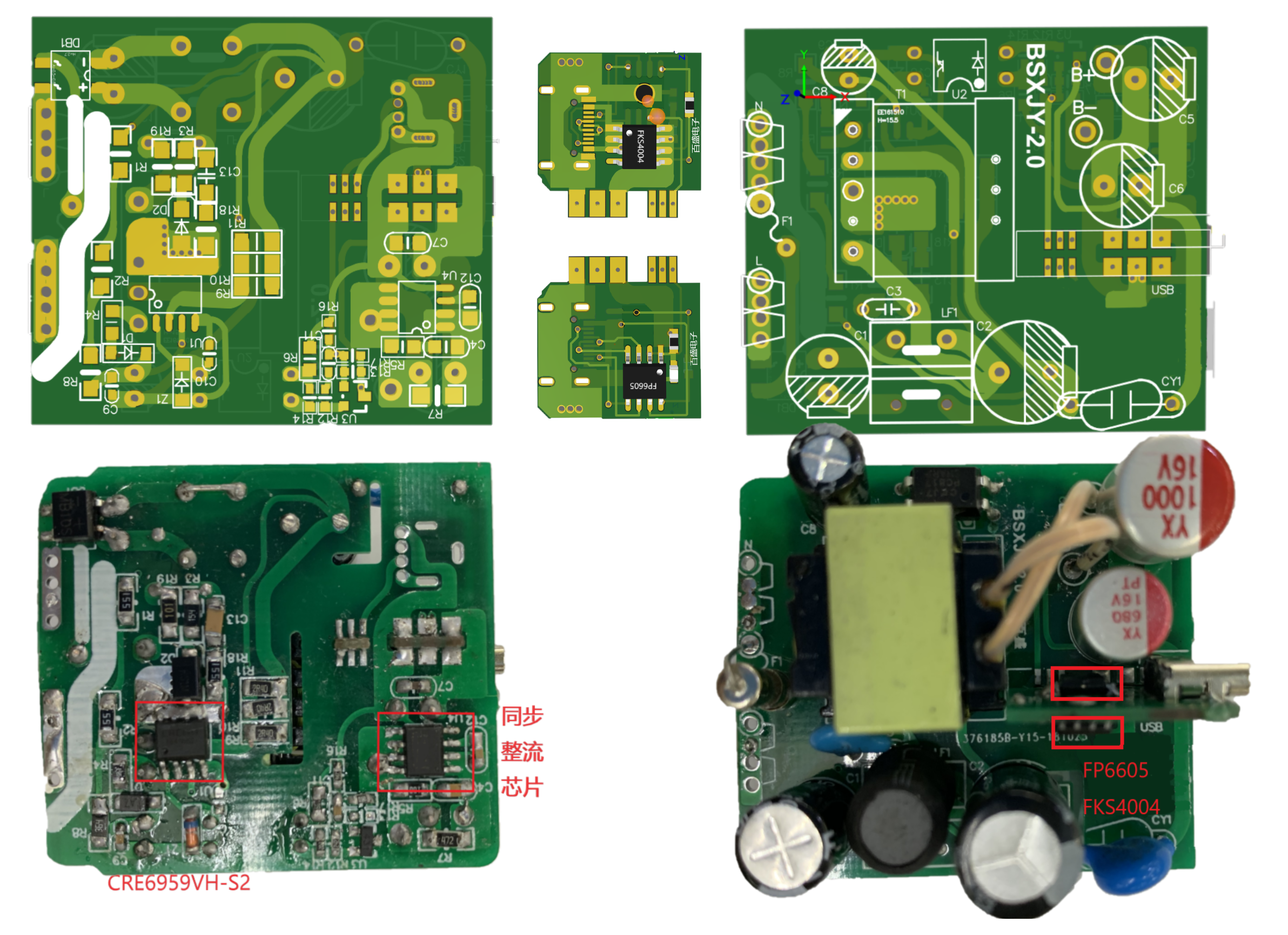

5.電路板：

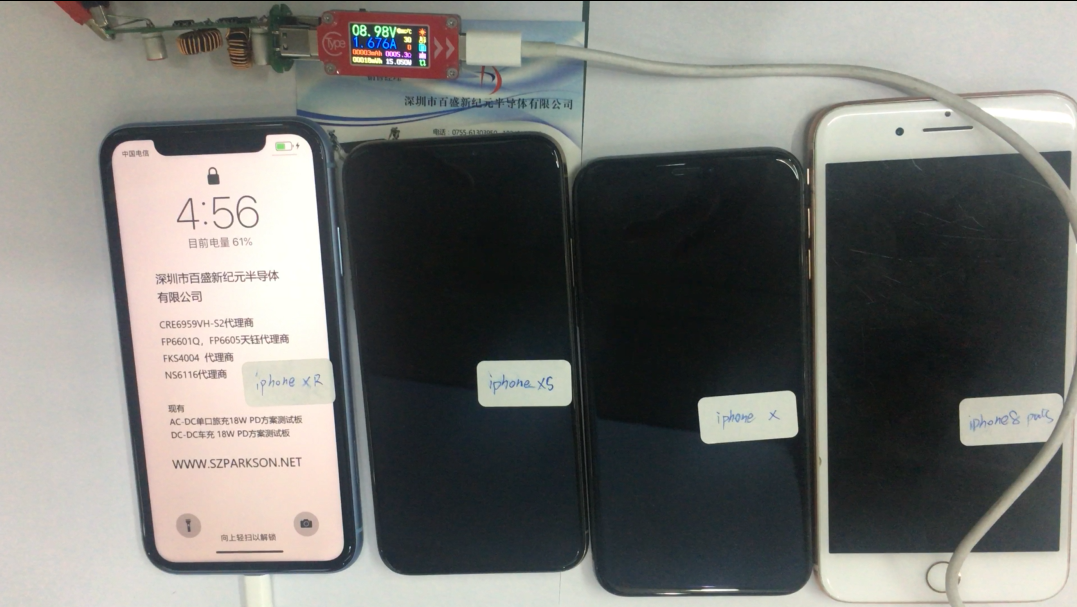

③AC-DC和DC-DC方案-PD快充兼容測試：手機實測（視頻在最底下）

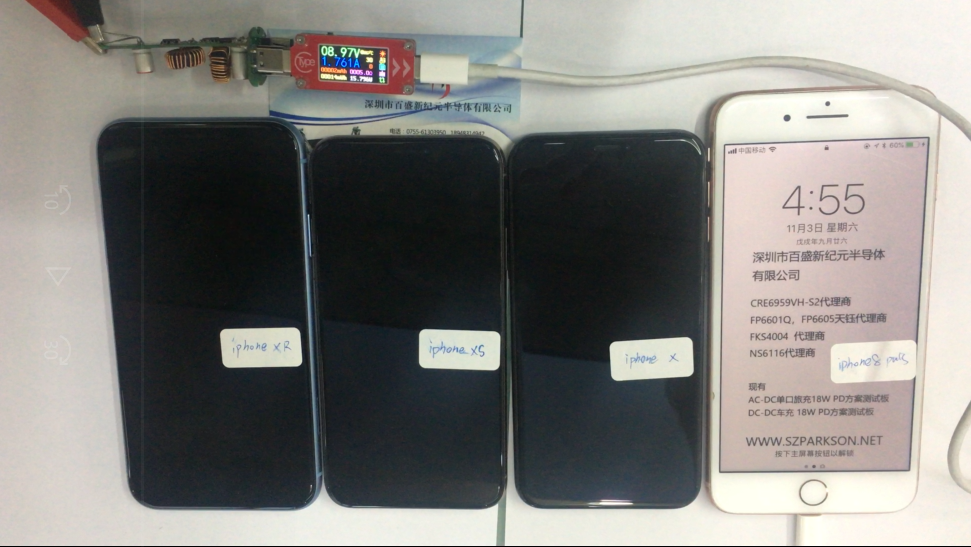

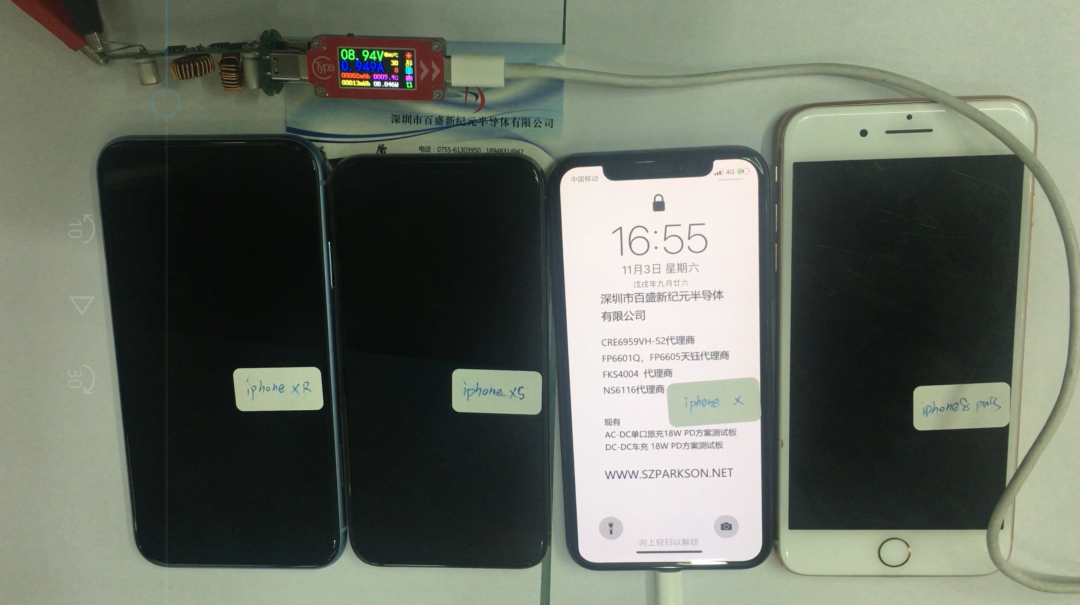

下圖1是：IPHONE 8 PULS 圖2是：IPHONE X

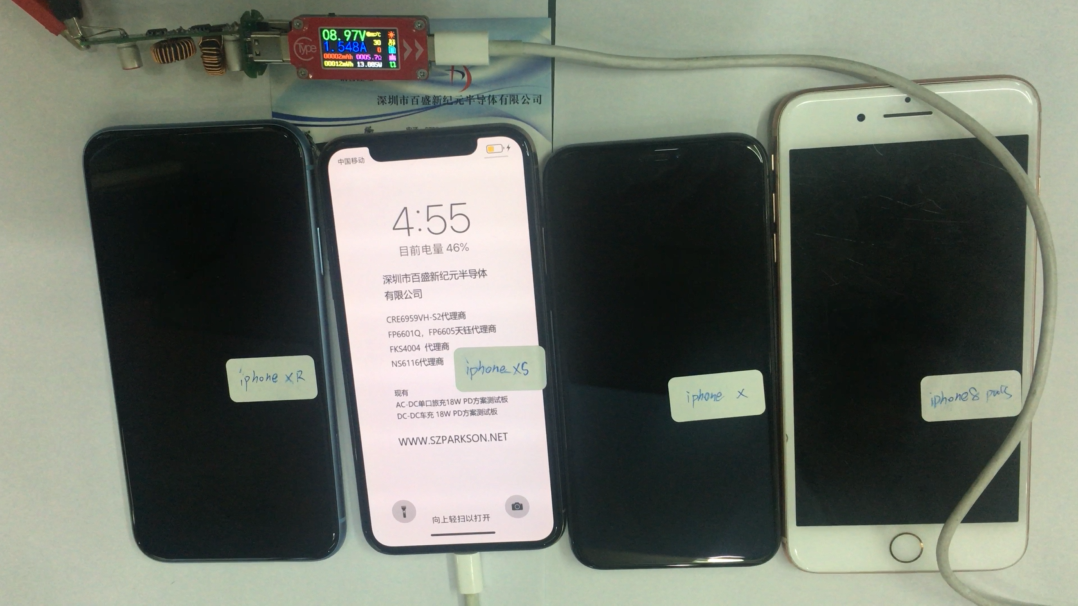

圖3是：IPHONE XS 圖4是：IPHONE XR (均進入9V/PD快速充電模式）
